Clay PCB: Hướng dẫn tạo bảng mạch điện tử từ đất sét thủ công

Trong thế giới điện tử, bảng mạch in (PCB) thường gắn liền với các tấm chất liệu cứng, màu xanh lá hoặc đen, được sản xuất công nghiệp bằng quy trình hóa học phức tạp. Tuy nhiên, một hướng dẫn mới nổi từ cộng đồng Feminist Hackerspaces đang thách thức quan niệm này bằng cách giới thiệu Clay PCB – phương pháp tạo ra mạch điện tử từ đất sét.

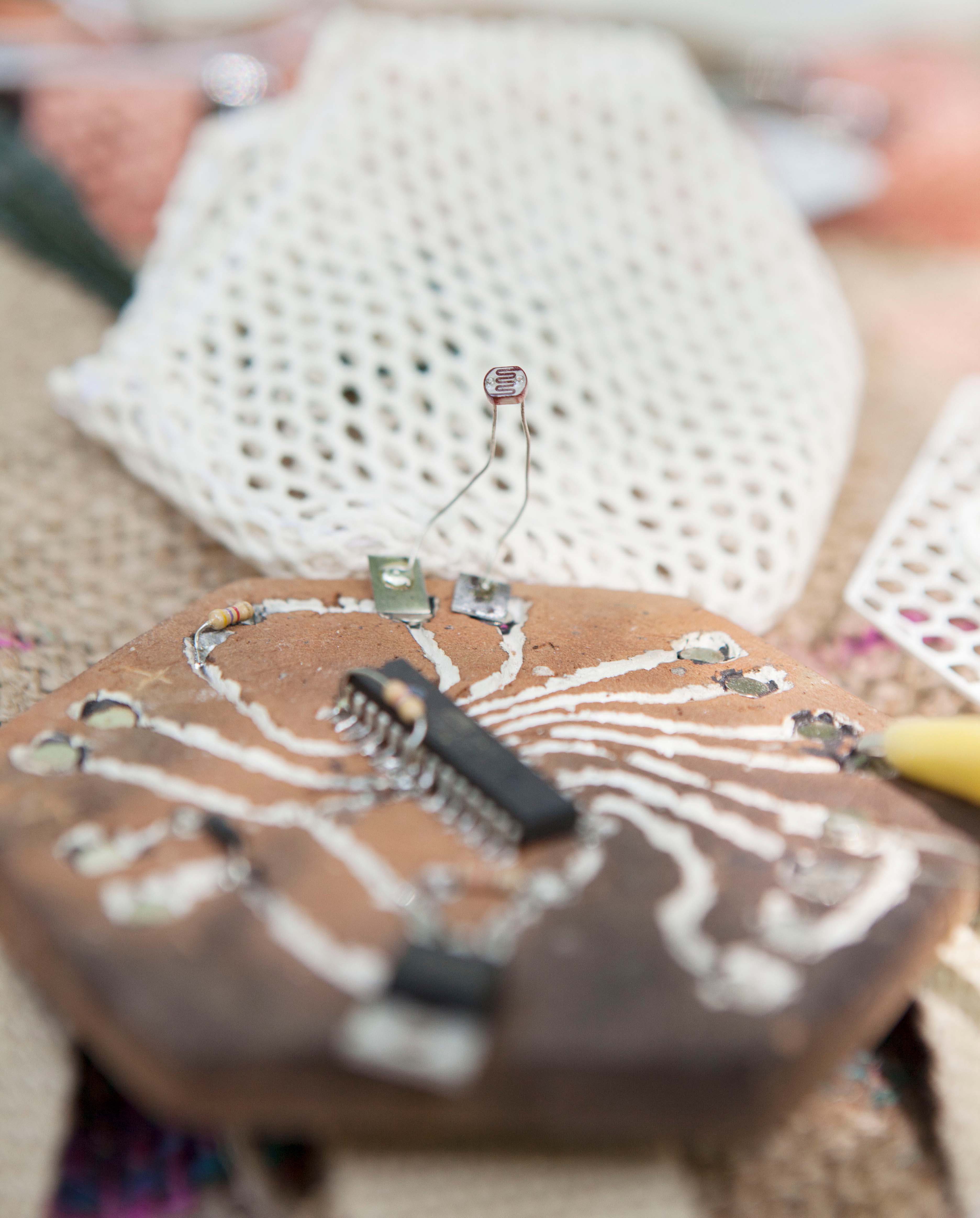

Hình ảnh minh họa bộ dụng cụ Clay PCB

Clay PCB là gì?

Clay PCB là một phương pháp chế tạo bảng mạch thủ công sử dụng đất sét làm chất nền (substrate) thay cho vật liệu FR4 truyền thống. Thay vì dùng đồng ăn mòn để tạo đường dẫn, các nhà sáng tạo sử dụng sơn dẫn điện hoặc đất sét dẫn điện để vẽ các đường mạch kết nối các linh kiện điện tử.

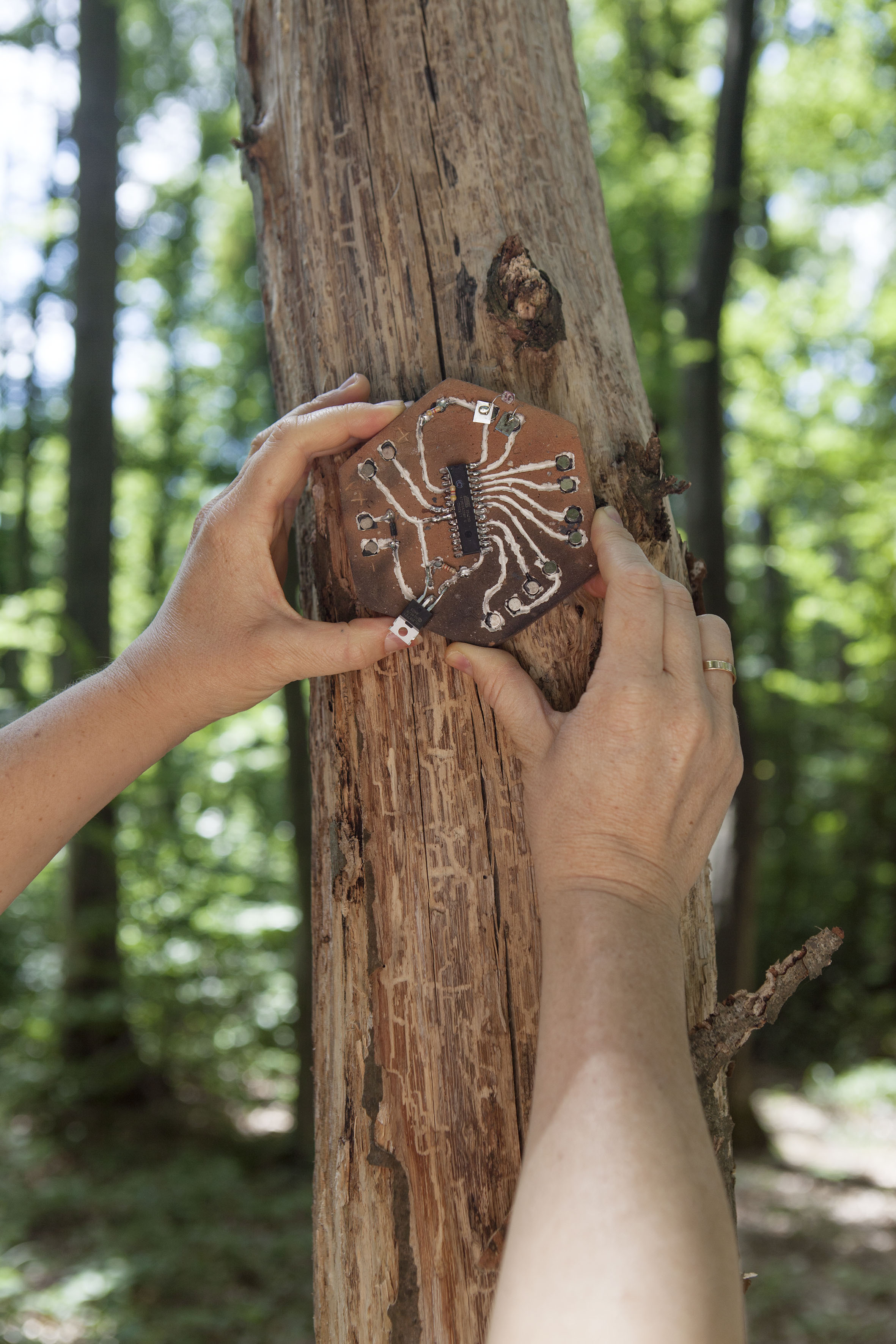

Quy trình thực hiện Clay PCB

Quy trình thực hiện cơ bản

Hướng dẫn này đưa ra một cách tiếp cận thân thiện với người mới bắt đầu, biến việc làm mạch điện tử trở nên giống như một hoạt động nghệ thuật thủ công hơn là kỹ thuật kỹ sư khô khan.

• Chuẩn bị đất sét: Sử dụng đất sét nung hoặc đất sét tự khô để tạo hình đế mạch. Bạn có thể tự do sáng tạo hình dáng của bảng mạch, không bị giới hạn bởi hình chữ nhật vuông vức của PCB công nghiệp.
• Tạo đường dẫn: Sau khi đất sét đã khô hoặc nung xong, sử dụng sơn dẫn điện (conductive paint) để vẽ các đường mạch kết nối các vị trí chân linh kiện.
• Lắp đặt linh kiện: Các linh kiện như đèn LED, chip hoặc vi mạch có thể được hàn trực tiếp lên lớp sơn dẫn điện hoặc gắn bằng keo dẫn điện tùy thuộc vào loại linh kiện và sơn.

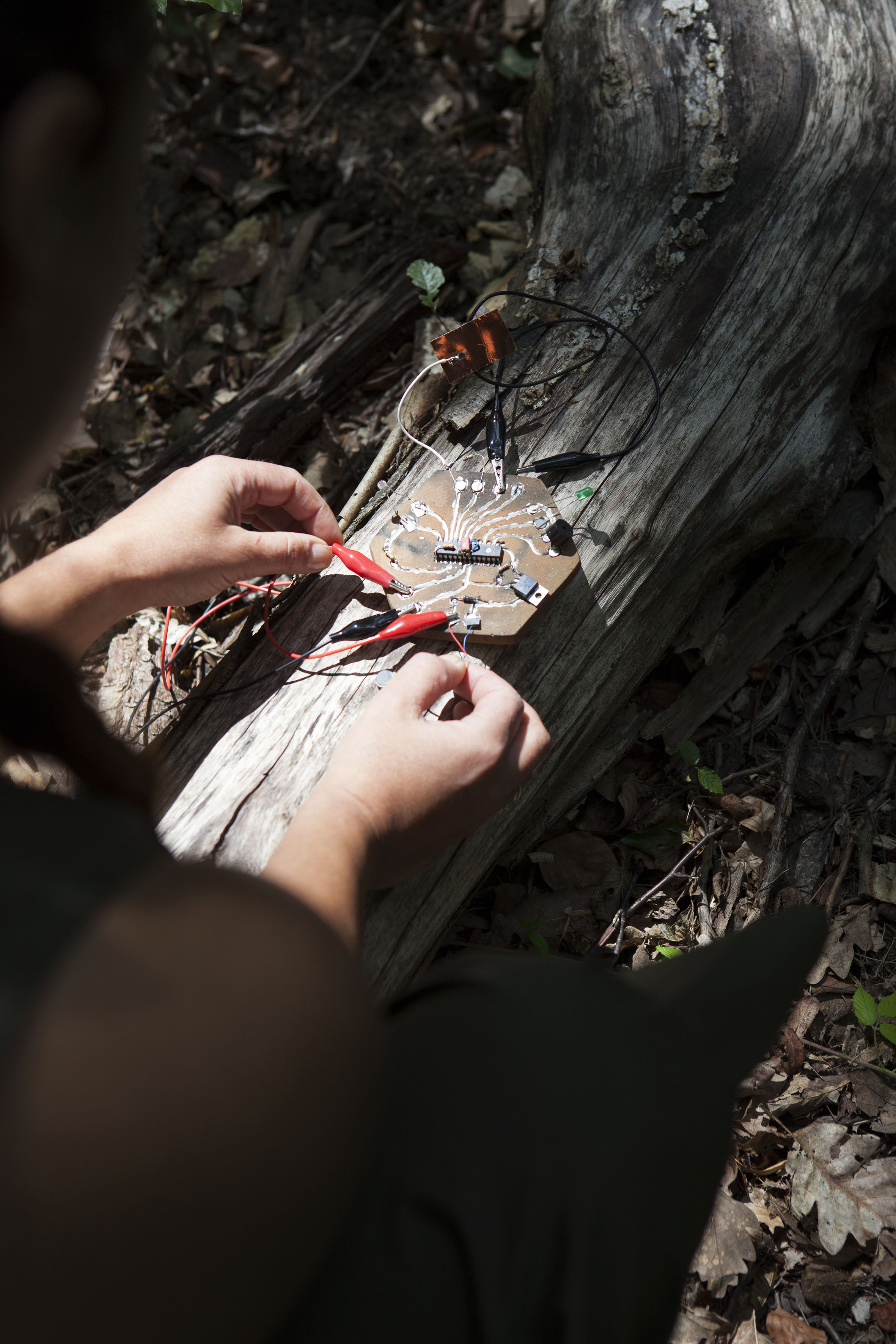

Sản phẩm hoàn thiện

Ý nghĩa và ứng dụng

"Đây không chỉ là một kỹ thuật thay thế, mà còn là một tuyên ngôn về việc làm cho công nghệ trở nên mềm mại, hữu cơ và dễ tiếp cận hơn."

Phương pháp này mang lại nhiều lợi ích thú vị:

• Tính bền vững: Giảm thiểu phụ thuộc vào hóa chất ăn mòn độc hại và nhựa công nghiệp.
• Sáng tạo nghệ thuật: Cho phép các nhà thiết kế kết hợp nghệ thuật gốm sứ với điện tử, tạo ra những sản phẩm vừa là thiết bị kỹ thuật vừa là tác phẩm nghệ thuật.
• Giáo dục: Là công cụ tuyệt vời để dạy cho trẻ em hoặc người mới bắt đầu về nguyên lý hoạt động của mạch điện tử một cách trực quan và an toàn.

Clay PCB mở ra một hướng đi mới cho phong trào "Maker" và DIY (Do It Yourself), chứng minh rằng công nghệ cao không nhất thiết phải cứng nhắc và xa cách.
