Hoa văn Moire: Công nghệ dẫn đường cho tàu thuyền và bài học thiết kế sáng tạo

Trong một video gần đây của Tom Scott, khái niệm về đèn "Inogon" — một loại thiết bị sử dụng hoa văn Moire để dẫn đường cho tàu thuyền qua kênh hoặc cảng — đã được giới thiệu một cách chi tiết. Lấy cảm hứng từ đó, một nhà sáng chế đã tự tay xây dựng phiên bản của riêng mình, đồng thời phân tích sâu về ưu nhược điểm của công nghệ này so với các giải pháp truyền thống. Kết quả không chỉ là một sản phẩm hoạt động hoàn hảo mà còn là một góc nhìn sắc bén về thiết kế trong kỹ thuật.

Nguyên lý hoạt động của hoa văn Moire

Hoa văn Moire là một hiện tượng quang học được tạo ra khi hai lưới hoặc mẫu có tần số không gian tương tự nhau được chồng lên nhau. Sự chồng chéo này tạo ra các dải tối và sáng xen kẽ, thay đổi vị trí một cách trực quan khi góc nhìn thay đổi. Trong ứng dụng dẫn đường, hiện tượng này cho phép người điều khiển tàu xác định chính xác vị trí của mình so với một đường đi được định sẵn.

Tác giả đã tuân thủ khá chặt chẽ các công bố trong bằng sáng chế US4629325. Cụ thể, tỷ lệ giữa khoảng cách các lưới và chiều rộng dải tối được khuyến nghị nằm trong khoảng 1,5 đến 1,8. Anh sử dụng tỷ lệ 1,65, tạo ra một mặt nạ có "chu kỳ làm việc" khoảng 40%, và chỉ sử dụng một dải vượt trội duy nhất trên mặt nạ đầu tiên so với mặt nạ thứ hai.

Bản phác thảo và thiết kế mẫu

Tự chế tạo và trải nghiệm thực tế

Chỉ với vài phút phác thảo trong Inkscape và vài phút cắt laser, tác giả đã tạo ra được thiết bị của riêng mình. Sau khi lắp ráp, anh tiến hành kiểm tra bằng cách chiếu sáng từ phía sau và quan sát từ các góc độ khác nhau. Kết quả cho thấy hiện tượng Moire hoạt động chính xác như mô tả. Có một số hiệu ứng tròn nhỏ xảy ra do khoảng cách giữa hai lưới là đáng kể so với việc người đứng khá gần. Tuy nhiên, nếu được lắp đặt trên bờ sông và người quan sát ở khoảng cách 100 mét, hiện tượng này sẽ biến mất.

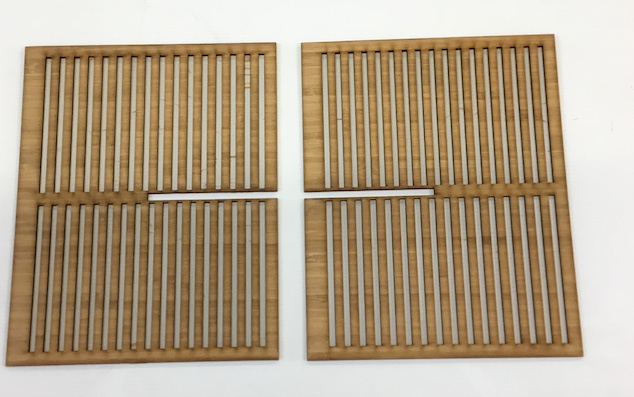

Thiết bị hoàn thiện sau khi cắt laser

Ưu điểm vượt trội

Tác giả bày tỏ sự hài lòng với sản phẩm của mình:

"Nó hoạt động đúng như những gì nó hứa hẹn. Đây là một cách trực quan và tiện lợi để dẫn đường cho phương tiện, yêu cầu rất ít 'hiệu chuẩn', và có thể phục vụ cùng lúc hơn một chục người mà không gặp bất kỳ trở ngại nào."

Điều này cho thấy hệ thống Moire có khả năng phục vụ nhiều người dùng đồng thời, một lợi thế lớn so với các phương pháp truyền thống. Giao diện trực quan cũng giúp giảm thiểu sai sót do con người gây ra.

Hạn chế và so sánh với giải pháp ba đèn

Mặc dù vậy, tác giả cũng thẳng thắn chỉ ra hạn chế cố hữu của hệ thống. Một bến cảng thường không có chỉ một con đường di chuyển hẹp, mà có một vùng an toàn rộng hơn. Hệ thống Moire sẽ đưa ra lời khuyên chỉnh hướng ngay cả khi người điều khiển đang ở trong vùng an toàn nhưng hơi lệch khỏi "trục chính". Điều này có thể gây ra chi phí nhiên liệu không cần thiết, đòi hỏi sự tập trung cao hơn và làm tăng nguy cơ tai nạn khi nhiều tàu cùng cố gắng di chuyển trên một đường thẳng lý tưởng.

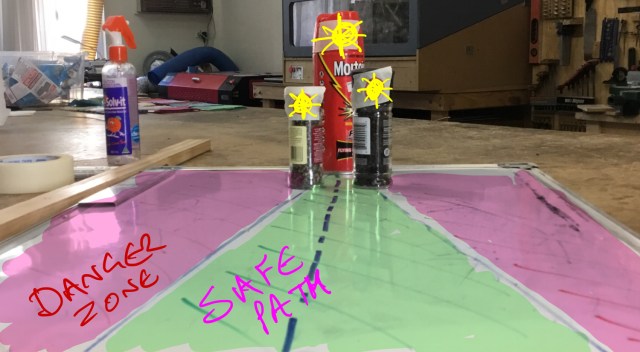

Ngược lại, tác giả nhớ lại một hệ thống ba đèn đơn giản và thanh lịch hơn mà anh từng thấy ở Newcastle. Với hệ thống này, nếu đèn trên cùng nằm giữa hai đèn dưới, tàu đang ở trên lộ trình an toàn. Nếu đèn trên nằm lệch về một phía, nghĩa là tàu đang ở rìa vùng an toàn. Nếu đèn trên nằm ngoài cả hai đèn dưới, tàu đã đi chệch hướng và cần chỉnh ngay lập tức.

Hình ảnh so sánh hai hệ thống

Ứng dụng phù hợp nhất

Mặc dù hệ thống Moire có thể không phải là giải pháp tốt nhất cho việc dẫn đường trong cảng biển, tác giả nhấn mạnh rằng nó rất hữu ích khi cần đánh dấu một đối tượng hẹp. Trong video của Tom Scott, đối tượng được đánh dấu là một dây cáp ngầm dưới biển, nhằm ngăn tàu thuyền thả neo làm hỏng nó. Đây dường như là ứng dụng hoàn hảo cho hoa văn Moire.

Kết luận

Hoa văn Moire là một thiết kế thông minh với toán học và quang học tuyệt đẹp. Tác giả tóm kết:

"Đây là một thiết kế và một phép toán cực kỳ thú vị, và tôi tin rằng hệ thống này thực sự hữu ích khi đối tượng bạn muốn đánh dấu thực sự hẹp."

Đối với những ai quan tâm, tác giả đã chia sẻ tệp thiết kế miễn phí trên Thingiverse, mở ra cơ hội để cộng đồng cùng khám phá và thử nghiệm công nghệ độc đáo này. Dù có thể không phải là giải pháp tối ưu cho mọi tình huống, việc hiểu rõ về nguyên lý và ứng dụng của nó là một bài học quý giá cho bất kỳ nhà thiết kế và kỹ sư nào.
