Huy hiệu Hackathon PCB mã nguồn mở: Công nghệ e-ink và NFC tiết kiệm điện

Dự án huy hiệu Hackathon Overglade tại Singapore không chỉ là một món quà lưu niệm thông thường mà còn là một ví dụ điển hình về thiết kế phần cứng tối giản và hiệu quả. Nhóm phát triển đã tập trung vào việc tạo ra các huy hiệu PCB mã nguồn mở, tiêu thụ năng lượng tối đa, giúp các bạn hacker sở hữu những món đồ chơi công nghệ độc đáo với chi phí thấp.

Dự án huy hiệu Hackathon Overglade tại Singapore không chỉ là một món quà lưu niệm thông thường mà còn là một ví dụ điển hình về thiết kế phần cứng tối giản và hiệu quả. Nhóm phát triển đã tập trung vào việc tạo ra các huy hiệu PCB mã nguồn mở, tiêu thụ năng lượng tối đa, giúp các bạn hacker sở hữu những món đồ chơi công nghệ độc đáo với chi phí thấp.

Các tính năng nổi bật của hệ thống huy hiệu

Hệ thống huy hiệu này được thiết kế với mục tiêu đơn giản nhưng mạnh mẽ, kết hợp giữa công nghệ chip vi xử lý hiện đại và các tính năng giao tiếp tiên tiến.

• Chip vi xử lý RP2040: Sử dụng chip RP2040 của Raspberry Pi với bộ nhớ flash 4MB, giúp xử lý các tác vụ lập trình cơ bản một cách mượt mà.
• Màn hình giấy điện tử (E-ink): Điểm sáng nhất của thiết kế là màn hình e-ink, cho phép hiển thị thông tin mà không cần pin, giúp huy hiệu hoạt động vô thời hạn về mặt năng lượng khi không hoạt động.
• Hỗ trợ NFC thụ động và chủ động: Người dùng có thể chạm huy hiệu để đọc thông tin hoặc kích hoạt các tính năng phức tạp hơn thông qua giao thức NFC.
• 20 chân đầu ra GPIO: Tích hợp sẵn 20 chân giao tiếp số, tạo điều kiện thuận lợi cho việc lập trình và mở rộng các dự án khác trong các cuộc hackathon.

Huy hiệu PCB hackathon Overglade

Thiết kế PCB và quy trình sản xuất

Quá trình thiết kế không chỉ tập trung vào tính năng mà còn chú trọng đến khả năng sản xuất hàng loạt với chi phí thấp. Bảng mạch in được thiết kế là loại 2 lớp, được lấp đầy bằng đất điện (ground fill) để đảm bảo độ ổn định và giảm nhiễu sóng.

Thiết kế PCB không chỉ là công việc kỹ thuật mà còn là nghệ thuật. Các hình khối và đồ họa trên huyệu được vẽ CAD (Computer-Aided Design) tỉ mỉ để đảm bảo sự đối xứng hoàn hảo, mang lại vẻ đẹp thẩm mỹ cho sản phẩm.

Thiết kế PCB 2 lớp

Về quy trình sản xuất, nhóm sử dụng dịch vụ PCBA (In-System Assembly) từ JLCPCB. Để tiết kiệm chi phí, huy hiệu được sản xuất với số lượng nhỏ (MOQ khoảng 5 chiếc) và giá thành khoảng 5 USD mỗi chiếc, cộng thêm chi phí cho màn hình e-ink. Quy trình lập trình cũng khá đơn giản, người dùng có thể kết nối qua USB-C và sử dụng Thonny IDE để tải firmware (MicroPython) dễ dàng.

Cài đặt và cấu hình

Bài học kinh nghiệm từ cộng đồng

Dự án huy hiệu không chỉ dừng lại ở việc thiết kế phần cứng mà còn là một hoạt động cộng đồng tuyệt vời. Nhiều người dùng đã đóng góp vào việc tạo ra nghệ thuật trên huy hiệu, làm cho mỗi món quà trở nên độc bản và có ý nghĩa hơn.

Nhóm phát triển chia sẻ những bài học quý giá khi thực hiện dự án: cần chuẩn bị một lượng lớn huy hiệu dự phòng vì một số có thể bị hỏng trong quá trình sản xuất; cần tư duy thiết kế theo chiều sâu 3D để tránh các chi tiết (như cuộn cảm) gây va chạm; và quan trọng nhất là cần có một tầm nhìn rõ ràng để tạo ra sản phẩm vừa độc đáo vừa đẹp mắt.

Hệ thống huy hiệu công nghệ cao

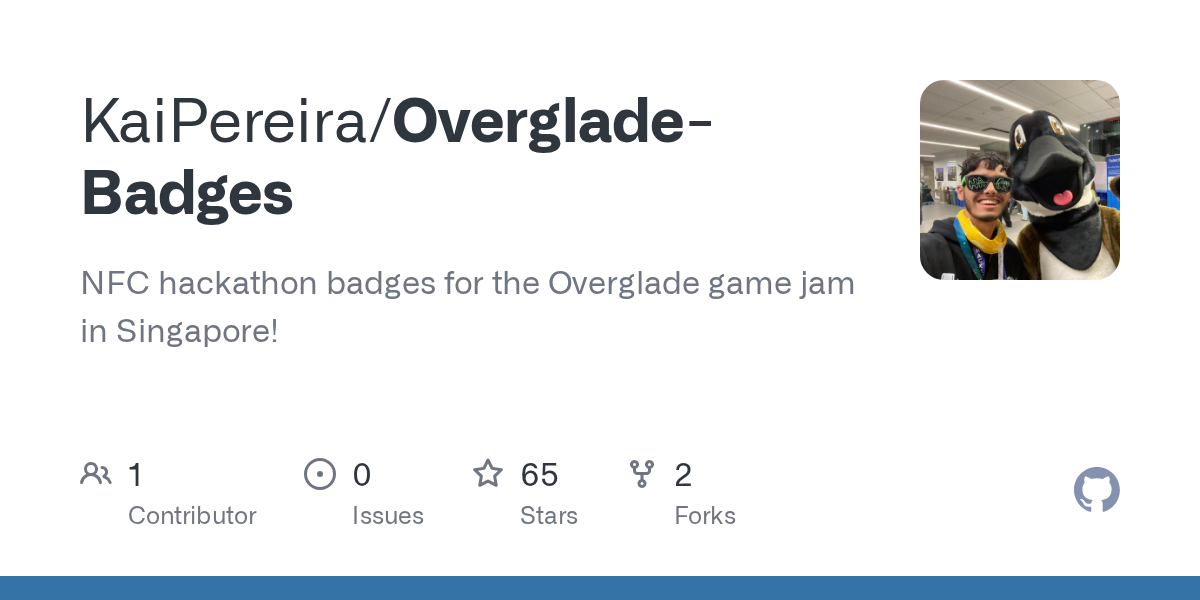

Với mã nguồn mở hoàn toàn, bất kỳ ai cũng có thể tìm thấy tài liệu thiết kế chi tiết trong nhật ký dự án trên GitHub. Đây chắc chắn là một nguồn cảm hứng tuyệt vời cho những người đam mê thiết kế PCB và lập trình nhúng muốn bắt đầu một dự án của riêng mình.

"Tôi thích viết nhật ký về tất cả các dự án của mình, nếu bạn muốn đọc quy trình thiết kế đầy đủ, hãy tham khảo nhật ký trên GitHub. Nếu bạn có bất kỳ câu hỏi hoặc phản hồi nào, tôi rất sẵn lòng giải đáp!"
