Tự làm máy ColecoVision tại nhà: Phiên bản cải tiến thứ 7 và những thách thức

Dự án Leako – bản sao máy chơi game ColecoVision – đã đạt đến phiên bản mạch in thứ 7 với nhiều cải tiến nhằm nâng cao độ tin cậy và khả năng sản xuất hàng loạt cho người dùng bình thường. Tuy phải đối mặt với tình trạng khan hiếm linh kiện và lỗi nhỏ trong thiết kế, bước tiến này vẫn góp phần mở rộng cộng đồng đam mê máy chơi game cổ tại Việt Nam và toàn cầu.

Cải tiến về nguồn điện và độ bền vật lý

Phiên bản mạch mới nhất loại bỏ chuẩn nguồn DC barrel jack khó kiểm soát và chuyển sang dùng cổng USB loại B. Đây là lựa chọn tiện lợi và phổ biến hơn vì nhiều người đã có sẵn adapter USB, đồng thời có thêm cơ chế bảo vệ chống cắm ngược điện áp.

Ngoài ra, nhà phát triển đã bổ sung các lỗ bắt đệm kê nhằm chống xoắn board mạch, vốn là nguyên nhân gây hư hỏng các mối hàn hoặc chập cháy trong quá trình lắp cartridge. Cổng tay cầm cũng được thay đổi để giảm độ xoắn và tăng độ bền khi cắm rút nhiều lần.

USB port trên phiên bản Leako v0.7

Khó khăn do khan hiếm linh kiện và sửa lỗi phần cứng

Tuy nhiên, cuộc khủng hoảng chip toàn cầu đã ảnh hưởng rất lớn đến dự án khi nhiều linh kiện truyền thống như chip 74LS541 gặp tình trạng thiếu hàng kéo dài. Việc thay thế linh kiện cũng đòi hỏi thử nghiệm kỹ lưỡng, như dùng IC đảo điện áp thay thế nhằm tạo nguồn -5V cho hệ thống.

Một số lỗi về bố trí linh kiện được phát hiện trong quá trình lắp ráp, ví dụ tụ lọc quá gần chip IC, cổng cartridge bị cản bởi ốc vít hỗ trợ mới, hay chân hàn trên các socket IC SMD chưa chuẩn, tất cả tạo ra những thách thức nhất định cho việc hoàn thiện sản phẩm.

Board trần Leako v0.7

Tự động hóa quy trình mua linh kiện

Một điểm nổi bật của dự án là việc chỉnh sửa script Python xuất bảng kê vật tư (BOM) từ phần mềm thiết kế mạch KiCad, giúp hỗ trợ nhập liệu trực tiếp vào trang DigiKey. Nhờ đó, việc đặt mua linh kiện theo đúng danh mục trở nên dễ dàng và chính xác hơn, giảm thiểu nguy cơ thiếu hụt phụ kiện khi chế tạo.

Giải pháp này có thể áp dụng rộng rãi cho các mô hình DIY tại Việt Nam, giúp các nhóm phát triển phần cứng tự tin hơn khi mua linh kiện với số lượng lớn hoặc lắp ráp tại nhà.

Thử nghiệm thực tế và kết quả

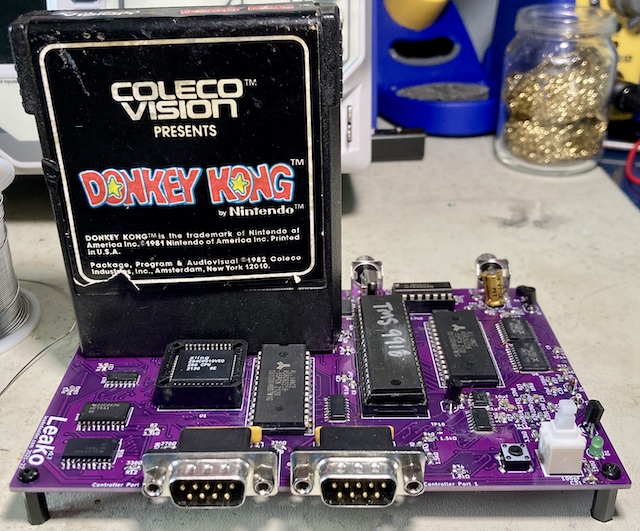

Dù chưa hoàn hảo, Leako đã chạy tốt các tựa game như Donkey Kong với chất lượng hiển thị ổn định. Một số lỗi điều khiển và đồ họa bị lỗi do mối hàn kém được sửa chữa sau đó. Kết quả kiểm tra cho thấy mức tiêu thụ điện vào khoảng 0.29A ở 5.08V, tương đương với máy gốc.

Dự án cũng chứng kiến việc nhiều người từ nước ngoài lắp ráp thành công các bản Leako, góp phần phục vụ triển lãm bảo tàng máy tính tại Anh, cũng như truyền cảm hứng cho cộng đồng làm phần cứng vintage trên toàn thế giới.

Kết luận và hướng đi tiếp theo

Phiên bản thứ 7 của Leako là ví dụ điển hình cho thấy một dự án DIY công nghệ cao – biến máy chơi game cổ thành sản phẩm dễ tiếp cận hơn, song cũng đối mặt với nhiều thử thách như linh kiện khan hiếm và chi phí tăng cao.

Tuy vậy, đam mê và sự kiên trì đã giúp mở rộng bộ sưu tập máy ColecoVision trên toàn cầu, và những cải tiến kỹ thuật góp phần chuẩn bị cho các phiên bản tiếp theo ổn định và thân thiện hơn, có thể phù hợp hơn với các kỹ thuật viên Việt Nam.

Nếu bạn là người yêu thích công nghệ phần cứng lâu đời, việc tự tay chế tạo một chiếc máy chơi game cổ điển như Leako sẽ là trải nghiệm không thể bỏ qua.

---

Tham khảo thêm các hình ảnh chi tiết và quá trình lắp ráp tại liên kết gốc.

Jack RCA màu sắc phân biệt trên mạch Leako

Bảng linh kiện được dán nhãn chi tiết giúp lắp ráp nhanh chóng
