YouTuber mở rộng tham vọng chế tạo chip tại sân sau: Từ RAM đến đèn LED tự chế

Một YouTuber với sứ mệnh giải phóng ngành sản xuất chất bán dẫn khỏi sự thống trị của các tập đoàn đa quốc gia vừa công bố thành công mới: tự chế tạo đèn LED hoạt động trong xưởng fab ở sân sau nhà mình.

Tiến sĩ Semiconductor, tên thật là kỹ sư bán dẫn Matthew Hartensveld, từng gây chú ý cách đây 5 tháng khi xây dựng phòng sạch Class 100 trong một nhà kho nhỏ. Hồi tháng 4, anh đã tự chế tạo thành công chip DRAM và mới đây tiếp tục gây ấn tượng với video hướng dẫn chế tạo đèn LED.

Từ RAM đến LED: Một chiến lược có chủ đích

Việc chế tạo LED không phải là dự án phụ ngẫu hứng. Theo Hartensveld, dù đã có các tế bào DRAM hoạt động, việc biến chúng thành chip DDR5 thực thụ vẫn còn một chặng đường dài, đặc biệt ở khâu đóng gói (packaging). Vấn đề nằm ở chỗ silicon không cho ánh sáng xuyên qua, khiến việc căn chỉnh hàng trăm chân tiếp xúc trên chip với bảng mạch trở nên phức tạp.

"Không chỉ giúp chúng tôi phát triển quy trình đóng gói, vật liệu LED gallium nitride còn giúp tạo ra đèn RGB," Hartensveld chia sẻ trong video. "Và ai cũng biết RGB giúp RAM nhanh hơn… ít nhất là về mặt cảm xúc."

Thách thức kỹ thuật và giải pháp sáng tạo

Thông thường, khắc GaN thành LED đòi hỏi khí clo độc hại, vừa không an toàn vừa cực kỳ đắt đỏ. Hartensveld đã chọn giải pháp khắc bằng laser với bước sóng UV 355nm – bước sóng mà GaN hấp thụ tốt.

Sau khi thử nghiệm thành công, anh tiếp tục quy trình sản xuất LED truyền thống: thêm các tiếp điểm p-type và n-type, sử dụng photoresist và kỹ thuật lắng đọng kim loại để chế tạo diode. Kết quả là ánh sáng xanh phát ra từ các giếng lượng tử InGaN — minh chứng cho sự thành công của quy trình.

Bước tiến mới trong đóng gói chip

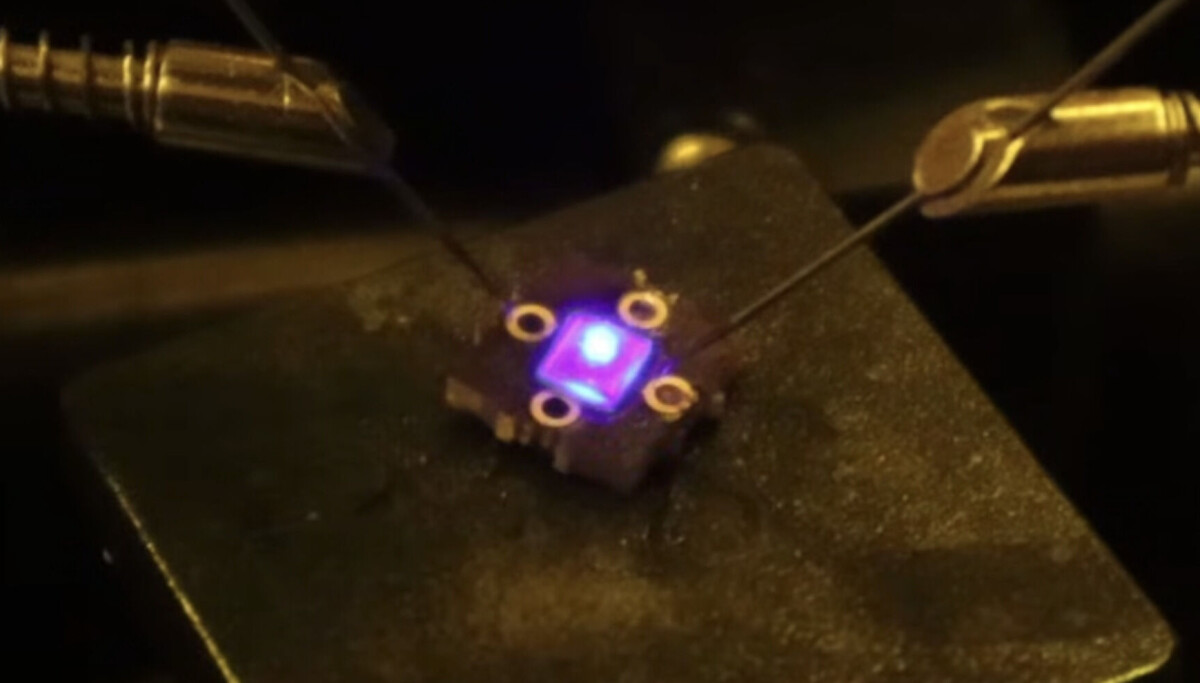

Điểm đột phá của dự án nằm ở khâu đóng gói: Hartensveld gắn LED lên bảng mạch ENIG bằng các "bump" indium. Nhờ tính trong suốt của GaN, anh có thể quan sát trực tiếp quá trình indium nóng chảy và tạo liên kết. Kết quả cuối cùng là đèn LED sáng xanh khi cấp điện — và khi phủ thêm lớp yttrium aluminum garnet pha tạp cerium (chất phủ thường thấy trên bóng đèn LED thương mại), đèn chuyển sang ánh sáng trắng ấm.

"Trong tương lai, chúng tôi có thể tận dụng khả năng đóng gói mới này cho RAM hoặc bất kỳ thiết bị nào khác," Hartensveld hào hứng nói.

Hướng tới một hệ sinh thái chip "làng nghề"

Dù chưa áp dụng ngay vào sản xuất RAM, Hartensveld cho biết sẽ sớm làm điều đó. Bước tiếp theo là thu nhỏ transistor và tụ điện để tăng mật độ, hướng tới các kỹ thuật DRAM thương mại hiện đại.

"Khi các chi tiết nhỏ hơn, việc căn chỉnh, kiểm soát quy trình, năng suất, kết nối và đóng gói đều trở nên khó khăn hơn nhiều. Điều đó mới khiến tôi hứng thú — tìm hiểu xem có bao nhiêu phần của quy trình sản xuất bán dẫn hiện đại có thể tái tạo bằng thiết bị đơn giản và chi phí thấp hơn," anh chia sẻ.

Hartensveld đang công bố toàn bộ tài liệu mã nguồn mở trên website semiconductor.diy, bao gồm danh sách vật liệu và hướng dẫn xây dựng phòng sạch. Anh cũng vừa nhận được tài trợ từ Vensa — tổ chức phi lợi nhuận do đồng sáng lập Ethereum Vitalik Buterin hậu thuẫn, chuyên phát triển silicon mã nguồn mở.

"Tôi không kỳ vọng một xưởng fab trong nhà kho sẽ thay thế được các nhà máy bán dẫn tỷ đô. Nhưng tôi tin có một khoảng không gian rộng lớn chưa được khám phá giữa 'bạn có thể thiết kế chip' và 'bạn cần tiếp cận một xưởng đúc công nghiệp để sản xuất chúng'," Hartensveld nhấn mạnh.

Với tầm nhìn "dân chủ hóa sản xuất bán dẫn" và xây dựng hệ sinh thái chip quy mô nhỏ, dự án của Hartensveld mở ra cơ hội cho sinh viên, nhà nghiên cứu, startup và những người đam mê công nghệ có thể tự tay thử nghiệm chế tạo linh kiện ngay tại nhà. Đèn LED từ nhà kho vườn chỉ là bước khởi đầu cho một hành trình đầy tham vọng.
