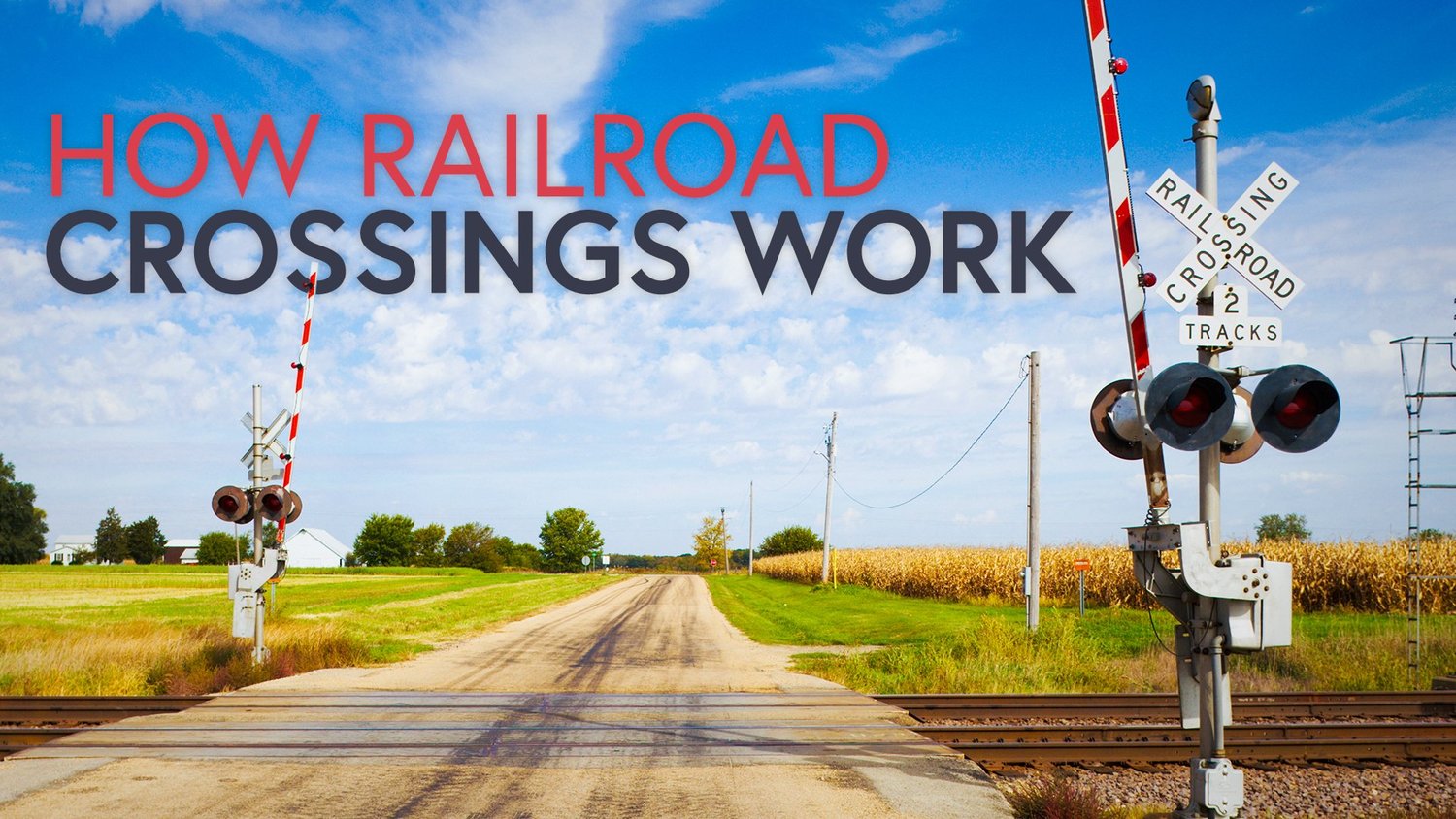

Cách đường ngang giao cắt đường sắt hoạt động

Bạn có bao giờ tự hỏi tại sao khi đứng trước đường ngang giao cắt với đường sắt, hệ thống đèn và thanh chắn lại hoạt động một cách chính xác đến vậy? Đằng sau sự đơn giản đó là một hệ thống kỹ thuật phức tạp và nguyên lý an toàn được thiết kế tỉ mỉ, giúp bảo vệ hàng triệu người tham gia giao thông mỗi ngày.

Khi lái xe trên đường, một quy tắc cơ bản chúng ta luôn mặc định là: tầm nhìn của mình xa hơn quãng đường phanh. Chỉ cần thấy chướng ngại vật, bạn có đủ thời gian để nhận biết, đạp phanh và dừng lại an toàn. Nhưng quy tắc này không áp dụng cho tàu hỏa. Một đoàn tàu chở hàng đầy tải có thể cần quãng đường dừng lên tới hơn 1,6 km, trong khi lái tàu cũng có tầm nhìn giống chúng ta. Vì vậy, khi lái tàu nhìn thấy chướng ngại vật trên đường ray, thường là đã quá muộn.

Thách thức đặc biệt của đường sắt

Tàu hỏa không thể tránh né hay dừng lại nhanh chóng như xe hơi. Với khối lượng có thể lên tới hàng nghìn tấn, một chiếc xe hơi chỉ như một lon nhôm trước một đoàn tàu chở hàng. Chính vì sự chênh lệch to lớn này, tàu hỏa gần như luôn có quyền ưu tiên tuyệt đối khi đi qua đường ngang - nơi đường bộ và đường sắt giao nhau trên cùng một mặt phẳng. Và để bảo vệ người đi bộ, đi xe đạp và lái xe ô tô, một loạt các thiết bị an toàn đã được phát triển.

Chỉ riêng tại Mỹ đã có hơn 200.000 đường ngang giao cắt - nơi ô tô và tàu hỏa phải chia sẻ không gian chung. Điều này đặt ra yêu cầu cấp thiết về hệ thống cảnh báo và an toàn.

Các cấp độ cảnh báo tại đường ngang

Cảnh báo thụ động

Các thiết bị cảnh báo thụ động không thay đổi theo sự xuất hiện của tàu. Chúng bao gồm:

• Biển báo "Stop" hoặc "Yield"
• Biển chữ X (Crossbuck) - biểu tượng quốc tế cho đường ngang đường sắt
• Biển báo số lượng đường ray
• Vạch kẻ đường cảnh báo

Các đường ngang ít phương tiện thường chỉ sử dụng hệ thống cảnh báo thụ động này, để người lái tự quan sát và quyết định khi nào an toàn để băng qua.

Cảnh báo chủ động

Nhưng nhiều đường ngang cần sự an toàn cao hơn. Đó là lúc hệ thống cảnh báo chủ động được lắp đặt: đèn đỏ nhấp nháy, chuông cơ hoặc điện tử kêu, và thanh chắn tự động hạ xuống chắn các làn đường. Nghe có vẻ đơn giản, nhưng đằng sau đó là cả một bài toán kỹ thuật phức tạp - bởi hậu quả nếu có bất kỳ sai sót nào đều có thể gây tử vong.

Nguyên lý phát hiện tàu - mạch điện đường ray

Phần quan trọng nhất là làm sao biết được tàu đang đến. Phương pháp đơn giản và phổ biến nhất tận dụng tính dẫn điện của đường ray thép và bánh xe. Hệ thống hoạt động như sau:

• Một dòng điện được đưa vào một bên đường ray, đi qua một thiết bị gọi là rơ-le (relay), rồi trở về qua đường ray bên kia
• Khi không có tàu, dòng điện chạy qua rơ-le, giữ cho mạch điện hoạt động bình thường
• Khi tàu đi vào đoạn đường ray này, bánh xe thép và trục bánh tạo ra một đường ngắn mạch - đường dẫn có điện trở thấp, khiến dòng điện đi qua bánh xe thay vì qua rơ-le
• Rơ-le bị ngắt điện, kích hoạt các thiết bị cảnh báo như đèn, chuông, thanh chắn

Nguyên tắc "an toàn khi hỏng" (Fail-safe)

Đây là điểm thú vị nhất: Nếu mạch điện bị mất nguồn, hoặc đường ray bị nứt, thì điều gì xảy ra? Câu trả lời là rơ-le sẽ tự động trở về trạng thái "có tàu đang chiếm dụng". Điều này được gọi là nguyên lý fail-safe - nếu bất cứ điều gì trục trặc, hệ thống sẽ mặc định rằng "có tàu đang đến" bởi vì điều đó có thể là sự thật.

Nguyên tắc này áp dụng cho cả thiết bị cảnh báo:

• Thanh chắn được giữ ở vị trí nâng lên bằng phanh điện. Nếu mất điện, chúng sẽ tự động hạ xuống nhờ trọng lực
• Chuông và đèn được cấp nguồn từ các ngân hàng ắc quy dự phòng, có thể hoạt động hàng giờ hoặc hàng ngày

Ba mạch điện - giải pháp cho vấn đề thời gian

Bạn có thể nhận ra một thiếu sót: Nếu mạch điện đặt quá gần đường ngang, tàu đến rất nhanh mà không có đủ thời gian cảnh báo. Nhưng nếu đặt quá xa, người lái xe sẽ phải chờ đợi lâu sau khi tàu đi qua. Giải pháp là sử dụng ba mạch điện riêng biệt:

1. Mạch tiếp cận phía trước - bắt đầu kích hoạt cảnh báo
2. Mạch đảo (island) - khu vực ngay tại đường ngang
3. Mạch tiếp cận phía sau - sau khi tàu đi qua

Logic hoạt động thông minh: Khi tàu vào mạch tiếp cận, cảnh báo được kích hoạt. Khi tàu vào mạch đảo, mạch này "tiếp quản" việc giữ cảnh báo hoạt động. Ngay khi tàu rời khỏi mạch đảo, hệ thống cảnh báo sẽ tắt - bất kể tàu vẫn còn trên mạch tiếp cận phía sau. Điều này đảm bảo người lái xe được cảnh báo sớm trước khi tàu đến, mà không phải chờ đợi vô ích sau khi tàu đã đi qua.

Thời gian cảnh báo tối ưu

Tại Mỹ, thời gian tối thiểu giữa lúc kích hoạt cảnh báo và lúc tàu đến là 20 giây, thường là 30 đến 45 giây. Nhưng thời gian cảnh báo càng dài không đồng nghĩa với an toàn hơn. Thực tế, cảnh báo quá lâu có thể khiến người lái xe sốt ruột và tìm cách vòng qua thanh chắn - một hành vi cực kỳ nguy hiểm.

Vấn đề là đường ray cố định, nhưng tốc độ tàu thay đổi. Một con tàu chậm sẽ kích hoạt cảnh báo rất lâu trước khi đến, còn tàu nhanh thì thời gian cảnh báo lại ngắn. Nếu tàu dừng lại trên mạch tiếp cận, thanh chắn sẽ hạ xuống vô thời hạn - gây khó chịu cho người đi đường.

Bộ dự đoán đường ngang (Grade Crossing Predictor)

Để giải quyết vấn đề này, hệ thống hiện đại sử dụng mạch điện xoay chiều (AC) thay vì mạch một chiều đơn giản. Tàu tương tác với tần số của dòng điện khi di chuyển dọc theo đường ray, cung cấp đủ thông tin để cảm biến xác định sự hiện diện và tốc độ của tàu. Đôi khi bạn có thể nghe thấy các tần số này vì chúng thường nằm trong dải tần nghe được.

Với thông tin về tốc độ, hệ thống có thể tính toán thời điểm tàu đến và chỉ kích hoạt cảnh báo khi cần thiết. Nếu tàu đến chậm và dừng lại trước đường ngang, hệ thống sẽ nhận ra dự đoán thời gian đến trở nên vô hạn và tự động nâng thanh chắn lên - giải phóng ách tắc giao thông không cần thiết.

Phối hợp với đèn tín hiệu giao thông

Ở khu vực đô thị, một thách thức khác xuất hiện khi đường ngang nằm gần các giao lộ có đèn tín hiệu. Xe cộ xếp hàng chờ đèn đỏ có thể dừng ngay trên đường ray - một tình huống cực kỳ nguy hiểm. Giải pháp là phối hợp hệ thống đèn tín hiệu giao thông với thiết bị cảnh báo: Khi tàu đến gần, đèn tín hiệu trên hướng về phía đường ngang sẽ chuyển sang xanh để giải phóng dòng xe đang chặn đường ray.

Hạ tầng đi kèm và bảo trì

Tất cả các thiết bị từ mạch điện đơn giản đến hệ thống dự đoán phức tạp - bao gồm rơ-le, vi điều khiển, ắc quy dự phòng - thường được đặt trong một tủ điện hoặc cabin gần đường ngang. Tại Mỹ, mỗi đường ngang đều có một mã định danh duy nhất và số điện thoại riêng để người dân gọi báo nếu phát hiện sự cố.

Việc bảo trì cũng vô cùng quan trọng. Rò rỉ điện giữa các đường ray do nước, cây cỏ hoặc mảnh vụn có thể gây kích hoạt cảnh báo giả. Vì vậy, các công ty đường sắt phải thường xuyên làm sạch đường ray và duy trì lớp đá dăm (ballast) bên dưới thoát nước tốt. Đường ray bị rỉ sét do không được sử dụng thường xuyên cũng có thể ảnh hưởng đến mạch điện, do đó các đoàn tàu đầu tiên đi qua thường phải chịu giới hạn tốc độ thấp hơn.

Kết luận

Lần tới khi bạn dừng xe trước một đường ngang và nhìn thấy thanh chắn từ từ hạ xuống, hãy dành một chút thời gian để đánh giá cao hệ thống phức tạp và đáng tin cậy đang hoạt động để bảo vệ bạn. Từ những mạch điện đường ray đơn giản với nguyên lý fail-safe thông minh, đến các bộ dự đoán tốc độ hiện đại - tất cả đều hướng đến một mục tiêu duy nhất: giúp tàu hỏa và các phương tiện khác có thể chung sống an toàn trong một thế giới mà khoảng cách dừng của tàu luôn xa hơn tầm nhìn của người lái.
