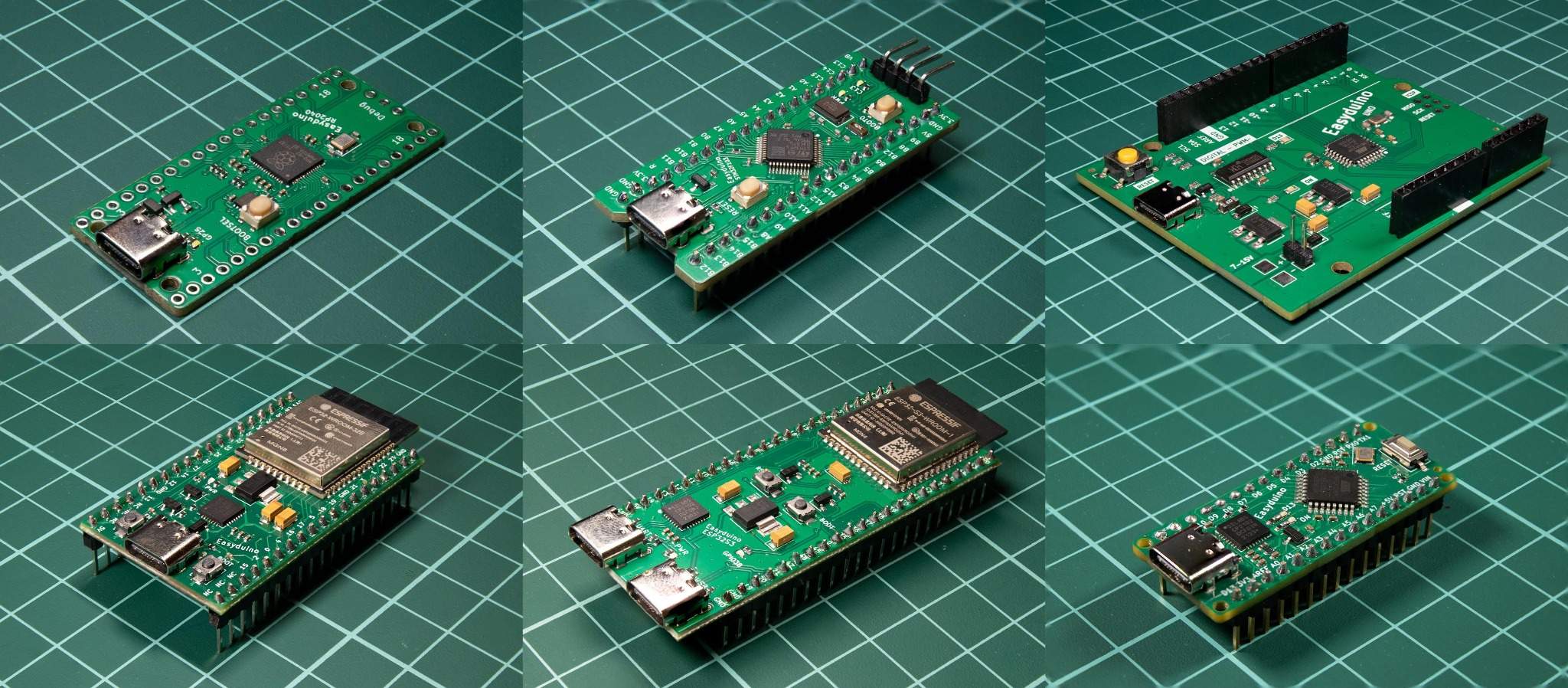

Tổng hợp các bo mạch phát triển trong dự án Easyduino

Dự án Easyduino là một kho lưu trữ mã nguồn mở tập hợp các thiết kế PCB (mạch in) cho những bo mạch phát triển vi điều khiển phổ biến nhất hiện nay. Với mục tiêu giúp các kỹ sư và nhà sáng tạo dễ dàng tiếp cận và chỉnh sửa phần cứng, dự án này đã chuyển đổi các thiết kế gốc sang phần mềm KiCad miễn phí và tuân thủ các tiêu chuẩn tốt nhất trong hệ sinh thái PCB.

Tại sao lại cần Easyduino?

Thế giới phần cứng mã nguồn mở hiện nay khá phân mảnh. Các bo mạch khác nhau được phát triển tại các quốc gia khác nhau và sử dụng các phần mềm cũng như quy chuẩn thiết kế khác nhau. Ví dụ, Arduino Uno ra đời năm 2010 tại Italy sử dụng Eagle, trong khi ESP32 phát triển năm 2016 tại Trung Quốc lại dùng Altium. Sự thiếu thống nhất này gây khó khăn cho việc bảo trì hoặc tích hợp.

Bo mạch Easyduino UNO

Easyduino ra đời để giải quyết vấn đề này bằng cách thống nhất tất cả các thiết kế lên nền tảng KiCad. Ngoài ra, dự án còn bổ sung hỗ trợ cổng kết nối USB-C hiện đại — một tính năng mà nhiều bo mạch gốc cũ vẫn còn thiếu.

Các bo mạch được hỗ trợ

Hiện tại, dự án đã bao gồm các thiết kế PCB cho các dòng bo mạch nổi tiếng sau:

• Easyduino UNO
• Easyduino Nano
• Easyduino ESP32
• Easyduino ESP32 S3
• Easyduino Pi Pico (RP2040)
• Easyduino Bluepill STM32F103

Nhóm phát triển đã nỗ lực sao chép hình dáng, sơ đồ chân (pinout), bố trí và linh kiện của các bo mạch gốc một cách chính xác nhất có thể. Tuy nhiên, một số thay đổi đã được thực hiện để phù hợp với quy trình sản xuất thực tế và tính sẵn có của linh kiện.

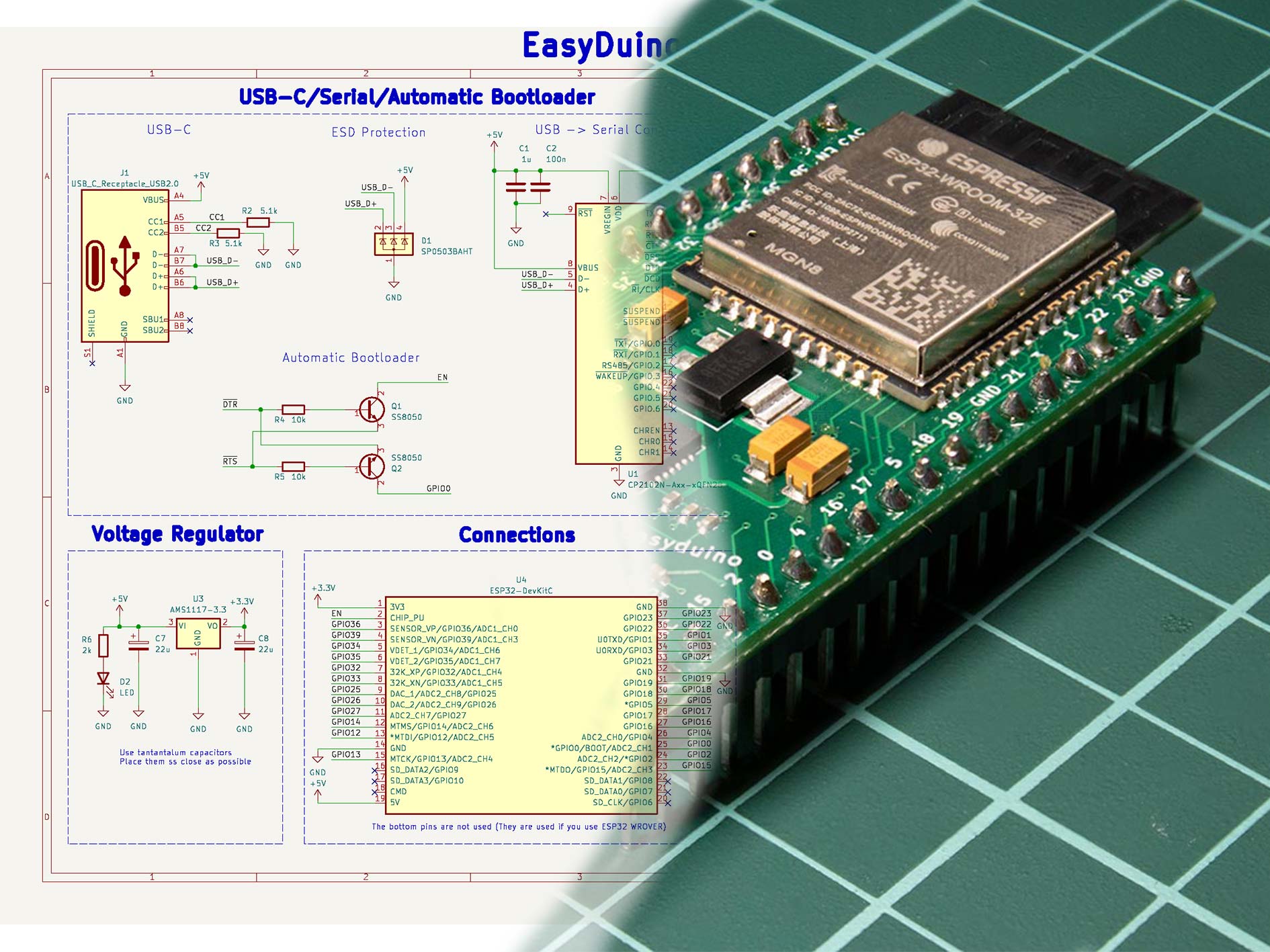

Bo mạch Easyduino ESP32

Đặc điểm kỹ thuật và thay đổi thiết kế

Để đơn giản hóa việc đi dây và tăng độ ổn định, tất cả các dự án trong Easyduino đều sử dụng 4 lớp đồng (4 layers) với cấu trúc stackup JLC04161H-7628 phổ biến của nhà sản xuất JLCPCB.

Một số điều chỉnh đáng chú ý so với bản gốc bao gồm:

• Linh kiện: Đối với Raspberry Pi Pico, các linh kiện kích thước 01005 quá nhỏ và đắt đỏ đã được thay thế bằng các loại dễ lắp đặt hơn.
• Tính sẵn có: Chip chuyển đổi USB-to-Serial Atmega16u2 trên Arduino Uno gốc rất khó tìm vào khoảng tháng 1/2023, do đó nhóm đã chọn các giải pháp thay thế sẵn có hơn.
• Mọi khác biệt so với bo mạch gốc đều được giải thích chi tiết trong tệp readme của từng dự án.

Cấu trúc dự án và cách sử dụng

Mỗi dự án trong kho lưu trữ Easyduino đều chứa đầy đủ các tài nguyên cần thiết:

• Các tệp chính của KiCad (.kicad_pro, .kicad_sch...).
• Thư viện footprint và sơ đồ nguyên lý tùy chỉnh (nếu có).
• Thư mục Outputs: Chứa Gerbers, PDFs, ERC, BOM và CPLs.
• Thư mục ProductionFiles: Bao gồm danh sách linh kiện (BOM), file tọa độ lắp đặt, datasheet và ảnh chụp PCB thực tế.

Để sử dụng, bạn chỉ cần cài đặt phiên bản mới nhất của KiCad (được phát triển trên v8.0.0 và đã kiểm tra trên v10), tải xuống hoặc clone repository, sau đó mở tệp .kicad_pro. Nếu bạn chỉ muốn xem sơ đồ hoặc file sản xuất, chúng có sẵn sẵn trong thư mục ProductionFiles.

Giấy phép và đóng góp

Dự án Easyduino được phân phối dưới giấy phép CERN Open Hardware Licence Version 2 - Permissive. Điều này cho phép bạn tự do sử dụng toàn bộ hoặc một phần dự án cho mục đích thương mại mà không bắt buộc phải công bố mã nguồn, miễn là bạn bao gồm một bản sao của giấy phép CERN OHLv2.

Nếu bạn phát hiện lỗi hoặc muốn đóng góp các bo mạch mới (ví dụ như dòng NXP), dự án khuyến khích bạn mở issue hoặc gửi pull request tuân theo phong cách thiết kế thống nhất của dự án.
