Kiến trúc PlayStation: Bên trong chiếc console định hình lại thế giới game 3D

Chiếc PlayStation nguyên bản (PS1) không chỉ là một bước ngoặt trong lịch sử trò chơi điện tử mà còn là một kiệt tác về kỹ thuật. Ra mắt tại Nhật Bản vào năm 1994, hệ máy này đã đưa đồ họa 3D vào mainstream với một thiết kế vừa đơn giản vừa thực tế.

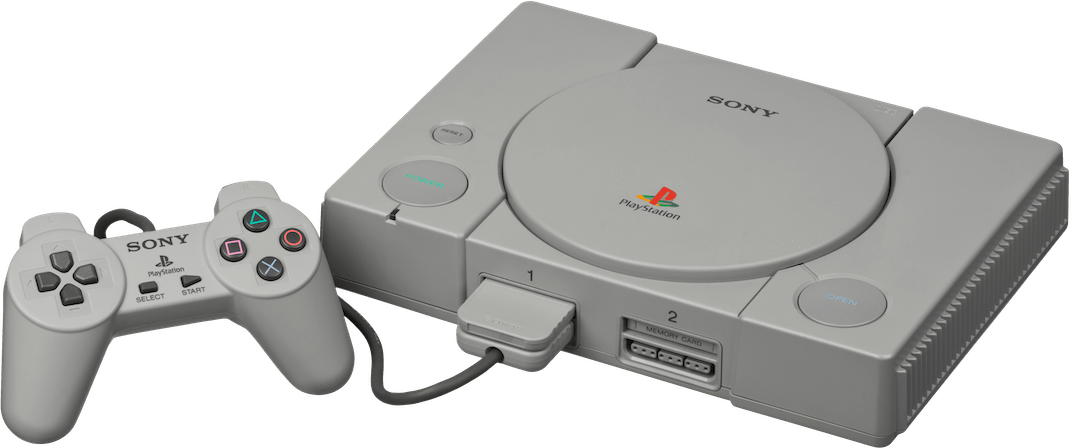

Mô hình PlayStation nguyên bản

Bộ vi xử lý và Triết lý thiết kế

Sony nhận thấy rằng việc phát triển cho phần cứng 3D có thể rất phức tạp, do đó họ đã chọn một thiết kế đơn giản và thực dụng cho chiếc console đầu tay của mình. Trái tim của hệ máy là bộ vi xử lý MIPS R3000A, một chip thuộc kiến trúc RISC (Reduced Instruction Set Computer) đang lên ngôi vào đầu thập niên 90.

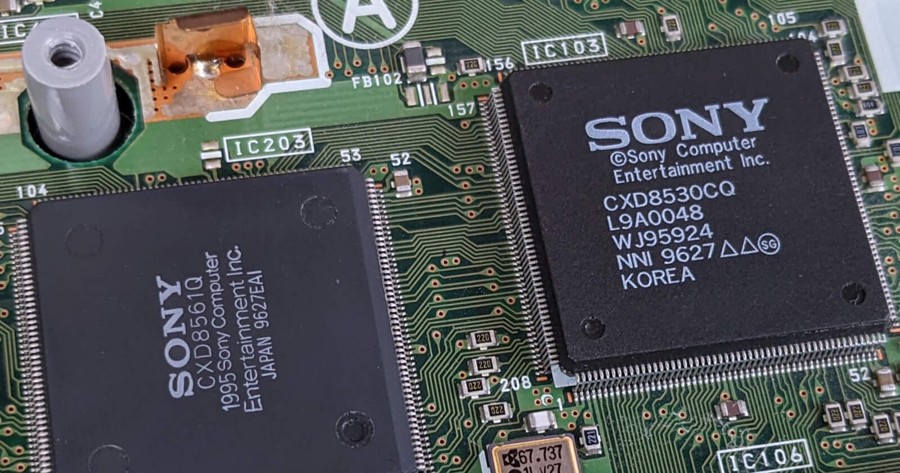

Chip này, được sản xuất bởi LSI Logic dựa trên lõi MIPS, hoạt động ở tốc độ 33.87 MHz. Điểm thú vị là Sony đã tùy biến nó bằng cách tích hợp các bộ đồng xử lý (coprocessor) trực tiếp vào System-on-Chip (SoC) CXD8530BQ.

Một đặc điểm kỹ thuật đáng chú ý là CPU này không có bộ nhớ đệm dữ liệu (data cache). Thay vào đó, vùng nhớ 1 KB thường dành cho data cache được ánh xạ tới một địa chỉ cố định gọi là Scratchpad. Đây là bộ nhớ SRAM tốc độ极高 mà lập trình viên có thể thao tác trực tiếp, giúp tăng tốc độ xử lý dữ liệu nhỏ mà không cần truy cập RAM chính chậm hơn.

Các bộ đồng xử lý: GTE và MDEC

Để hỗ trợ CPU xử lý các tác vụ 3D nặng nề, Sony đã bổ sung hai bộ đồng xử lý quan trọng:

1. Geometry Transformation Engine (GTE - CP2): Đây là một bộ xử lý toán học chuyên dụng giúp tính toán các phép biến đổi hình học, ma trận và ánh sáng. Nó chịu trách nhiệm chuyển đổi dữ liệu 3D thô thành định dạng mà GPU có thể hiểu được, bao gồm các phép chiếu phối cảnh (perspective projection) và cắt hình (clipping).
2. Motion Decoder (MDEC): Bộ này hoạt động như một bộ giải nén video, tương tự như chuẩn JPEG. Nó cho phép PS1 phát các đoạn video chuyển động (FMV - Full-Motion Video) chất lượng cao từ đĩa CD-ROM, một yếu tố then chốt trong các tựa game nhập vai thời bấy giờ như Final Fantasy.

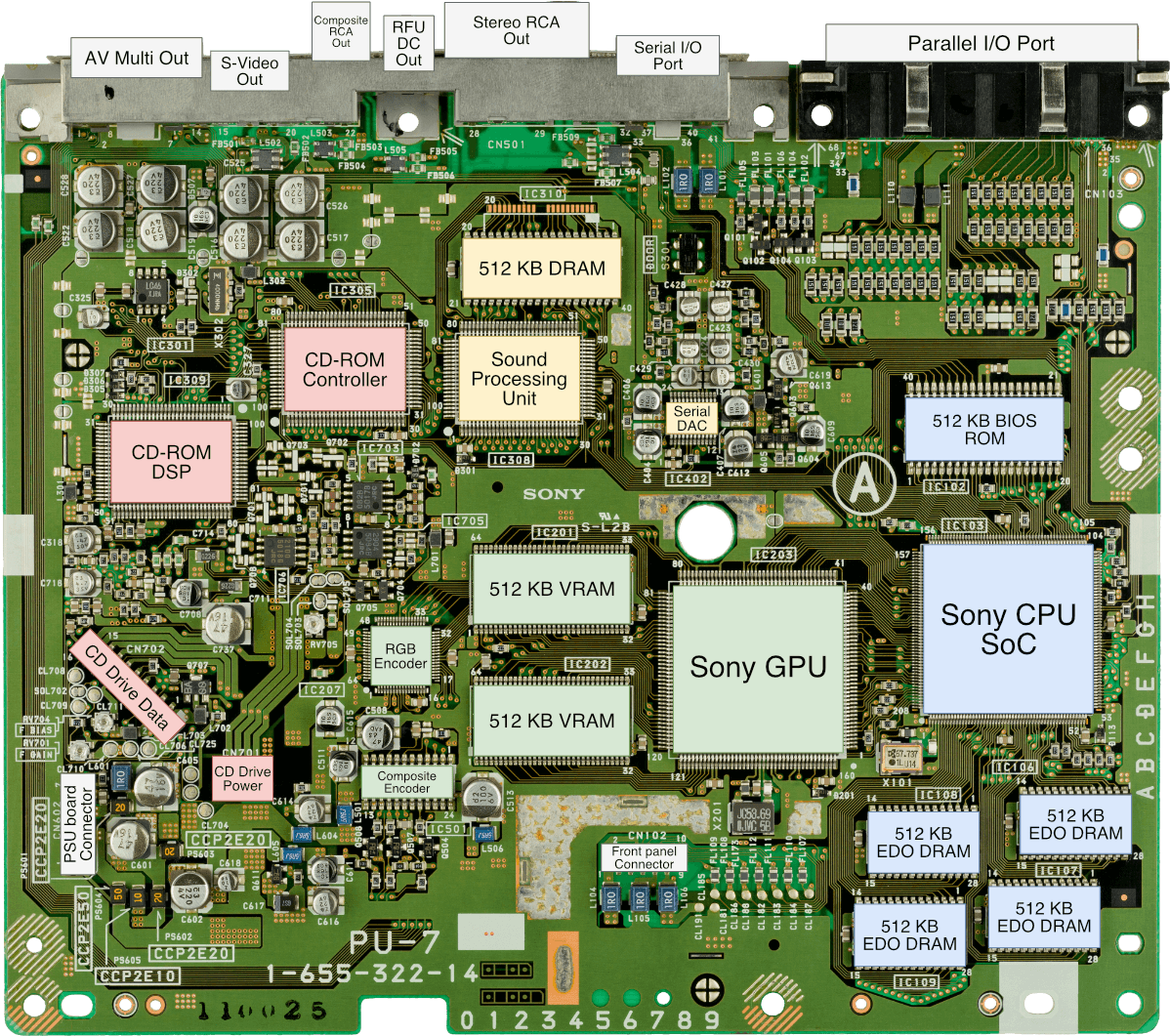

Sơ đồ mainboard với các thành phần quan trọng được đánh dấu

Đồ họa và GPU

Đơn vị xử lý đồ họa (GPU) của PlayStation là một con chip tùy chỉnh khác của Sony, quản lý 1 MB VRAM. GPU này chịu trách nhiệm chuyển đổi các dữ liệu hình học (điểm, đường, tam giác) thành điểm ảnh trên màn hình (rasterization).

Khác với các đối thủ lúc bấy giờ, GPU của PS1 không hỗ trợ Z-buffering (bộ nhớ đệm chiều sâu) phần cứng. Thay vào đó, các nhà phát triển phải sử dụng "bảng sắp xếp" (ordering table) để thủ công sắp xếp thứ tự các đa giác từ xa đến gần. Nếu sắp xếp sai, các hình ảnh sẽ bị nhấp nháy hoặc chồng chéo lên nhau (flickering).

Một đặc điểm nổi tiếng (và cũng là hạn chế) của PS1 là Affine Texture Mapping. Khi áp dụng kết cấu lên bề mặt 3D, GPU chỉ nội suy các tọa độ X và Y mà bỏ qua tọa độ chiều sâu Z. Điều này dẫn đến hiệu ứng "méo hình" (texture warping) hoặc "rung lắc" (jittering) khi camera di chuyển gần các bề mặt, đặc trưng mà nhiều game thủ thập niên 90 vẫn nhớ rõ.

Tuy nhiên, GPU lại cực kỳ mạnh mẽ trong việc xử lý các hiệu ứng trong suốt (semi-transparency) và làm mịn màu (dithering), giúp các trò chơi có giao diện sống động dù độ phân giải thấp.

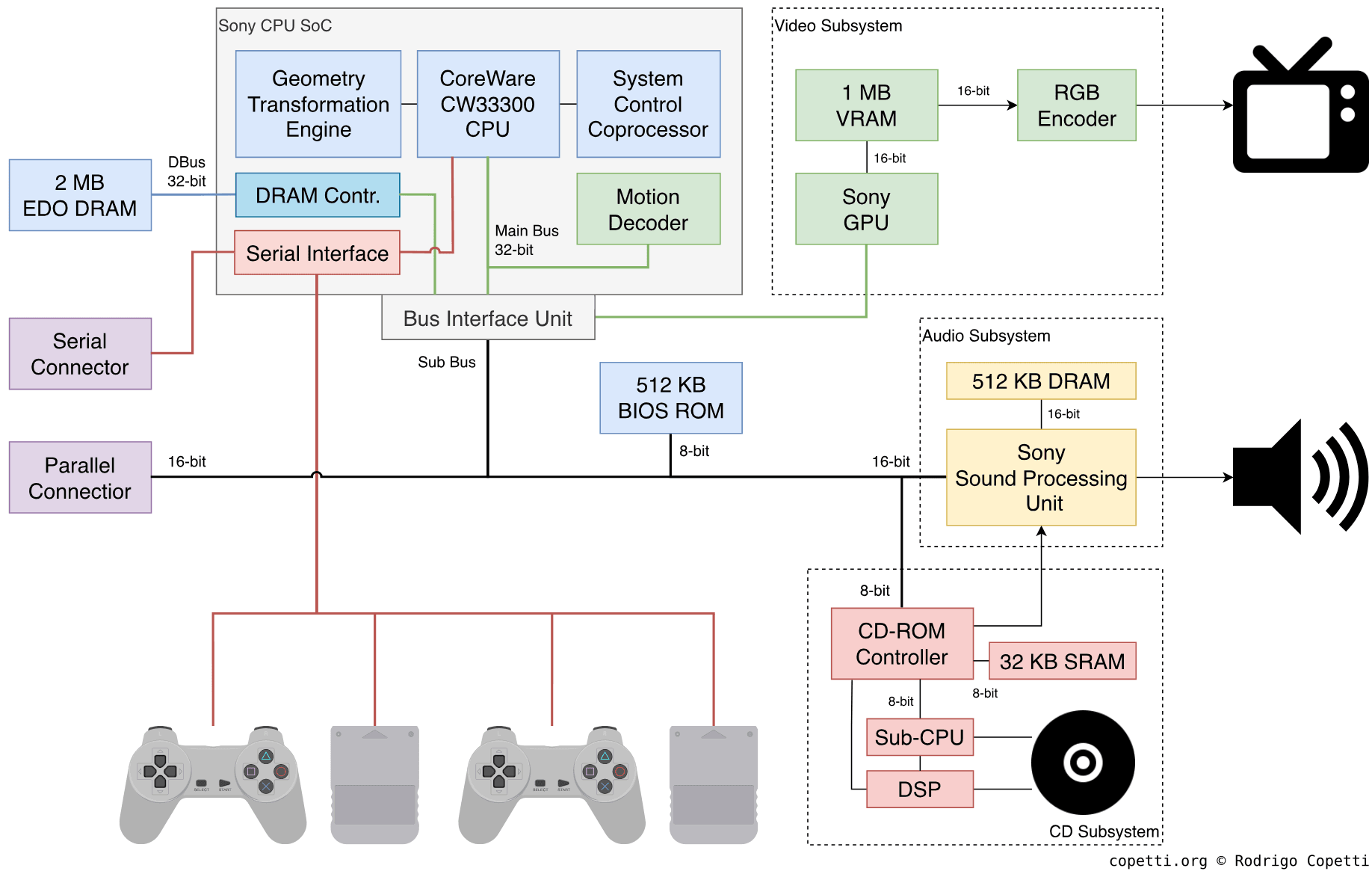

Sơ đồ kiến trúc chính của PlayStation

Hệ thống âm thanh SPU

Sony, với bề dày kinh nghiệm trong ngành âm thanh điện tử, đã trang bị cho PS1 một Sound Processing Unit (SPU) cực kỳ ấn tượng. Chip này hỗ trợ lên đến 24 kênh âm thanh đồng thời với chất lượng 16-bit và tần số lấy mẫu 44.1 kHz (tương đương chất lượng Audio CD).

SPU hỗ trợ các hiệu ứng như điều chỉnh cao độ (pitch modulation), tổng hợp tần số (FM synthesis) và đặc biệt là hồi âm kỹ thuật số (digital reverb). Điều này cho phép các nhà phát triển tạo ra những môi trường âm thanh sống động như trong hang động hay nhà hát lớn mà không tốn quá nhiều tài nguyên CPU.

Hệ thống con CD-ROM và I/O

Hệ thống đọc đĩa CD của PlayStation thực chất hoạt động như một chiếc máy tính riêng biệt bên trong console. Nó bao gồm một CPU con (Motorola 68HC05) chịu trách nhiệm kiểm soát động cơ, laser và quan trọng nhất là thực hiện các biện pháp chống sao chép (copy-protection).

Về kết nối, các phiên bản đầu tiên của PS1 (mô hình SCPH-1000) được trang bị đa dạng các cổng ra video và âm thanh, bao gồm RCA, S-Video và AV Multi Out (hỗ trợ RGB). Tuy nhiên, các phiên bản sau này đã loại bỏ nhiều cổng này để giảm chi phí sản xuất.

Kết luận

Kiến trúc của PlayStation là sự cân bằng tuyệt vời giữa hiệu năng và chi phí. Mặc dù thiếu các tính năng phần cứng tiên tiến nhất thời điểm đó như Z-buffering hay bộ xử lý dấu phẩy động (FPU), Sony đã cung cấp cho các nhà phát triển một bộ công cụ linh hoạt. Nhờ sự khéo léo của các lập trình viên trong việc tối ưu hóa code và tận dụng GTE, MDEC, PS1 đã tạo ra những tựa game kinh điển mà hình ảnh của chúng vẫn còn đọng lại trong tâm trí người chơi đến tận ngày nay.
