Mẹo Hay: "Ăn Cắp" Năng Lượng Từ Pin Đã Chết Với Mạch Joule Thief

Khi thiết bị điện tử ngừng hoạt động, ta thường vứt pin đi và nghĩ rằng chúng đã "chết". Nhưng thực tế, pin vẫn còn một lượng năng lượng hóa học dự trữ, chỉ là điện áp của chúng không đủ để cung cấp cho thiết bị. Bài viết này sẽ giới thiệu một mạch điện tử thú vị có tên "Joule Thief" (Kẻ trộm Joule), giúp bạn khai thác nguồn năng lượng còn sót lại này để thắp sáng đèn LED, một minh chứng tuyệt vời cho định luật cảm ứng điện từ của Faraday.

Pin "Chết" Không Hẳn Là Hết Năng Lượng

Khi một chiếc đèn pin dùng hết pin, chúng ta thường nói pin đã hết. Tuy nhiên, về mặt vật lý, điện áp của pin không giảm xuống bằng 0. Thay vào đó, nó chỉ giảm xuống dưới mức điện áp cần thiết để vận hành thiết bị. Ví dụ, với đèn LED trắng cần 3 volt, khi pin AA chỉ còn 2.8 volt, đèn sẽ không sáng dù pin vẫn còn năng lượng.

Điều này tạo ra cơ hội cho mạch Joule Thief hoạt động. Mạch này có khả năng "nâng" điện áp từ mức thấp lên mức đủ để thắp sáng LED, tận dụng tối đa năng lượng còn lại trong pin.

Nguyên Lý Faraday: Nền Tảng Của Mạch

Định luật Faraday cho biết: khi một cuộn dây nằm trong một từ trường biến thiên, một điện áp sẽ được tạo ra trong cuộn dây đó. Đây chính là nguyên lý hoạt động của biến áp (transformer) - một thiết bị gồm hai cuộn dây quấn quanh một lõi chung. Khi dòng điện chạy qua cuộn sơ cấp tạo ra từ trường, và khi từ trường này thay đổi, nó sẽ tạo ra dòng điện trong cuộn thứ cấp.

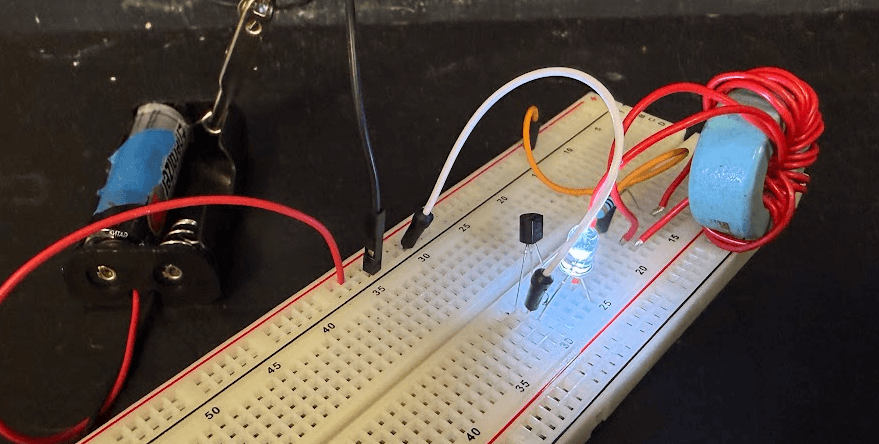

Mạch điện đơn giản Mạch Joule Thief thực tế với pin 1.5V và đèn LED

Vai Trò Của Transistor

Transistor hoạt động như một van điều khiển dòng điện. Trong mạch Joule Thief, transistor đóng vai trò bật/tắt dòng điện liên tục hàng nghìn lần mỗi giây giữa cuộn sơ cấp và pin. Sự thay đổi nhanh chóng này tạo ra từ trường biến thiên mạnh, khiến cuộn thứ cấp tạo ra điện áp cao hơn nhiều so với điện áp của pin (thường là 3V từ một pin 1.5V).

Ứng Dụng Thực Tế

Không chỉ là một thí nghiệm thú vị, các mạch tăng áp tương tự như Joule Thief đã được ứng dụng rộng rãi trong đời sống:

• Đèn pin cao cấp: Nhiều loại đèn pin hiện đại tích hợp bộ tăng áp (boost converter) để hoạt động hiệu quả với một viên pin duy nhất.
• Hệ thống điện mặt trời: Các tấm pin mặt trời thường được kết nối với bộ lưu trữ, và bộ tăng áp giúp sạc pin 12V ngay cả khi tấm pin chỉ tạo ra điện áp 10V trong ngày nhiều mây.

Mạch Joule Thief là một minh chứng rõ ràng cho thấy sự khéo léo trong thiết kế điện tử có thể giúp chúng ta tận dụng tối đa nguồn năng lượng sẵn có, một bài học quan trọng trong bối cảnh tiết kiệm năng lượng ngày nay.
