RotaryCell: Hồi sinh điện thoại quay số cổ điển thành thiết bị di động LTE nhờ ESP32-S3

Trong thời đại smartphone thống trị thị trường, những chiếc điện thoại bàn quay số cổ điển dần trở thành món đồ kỷ niệm. Tuy nhiên, một dự án mã nguồn mở mới mang tên RotaryCell đã thổi luồng gió mới vào chúng, biến một chiếc điện thoại quay số thông thường thành một thiết bị di động LTE hoàn chỉnh — tất cả đều nằm gọn bên trong vỏ máy mà không cần sửa đổi hay làm hỏng bất kỳ linh kiện gốc nào. Dự án sử dụng vi điều khiển ESP32-S3 kết hợp modem di động và chip xử lý tín hiệu thoại chuyên dụng.

Tổng quan hệ thống và công nghệ lõi

Trái tim của hệ thống là board LilyGO T-A7670G-S3 Standard, tích hợp sẵn vi điều khiển ESP32-S3, modem cellular A7670 cùng mạch sạc pin tích hợp. Để "giao tiếp" với mạch điện thoại cũ, dự án sử dụng chip Silvertel AG1171 — một bộ giao tiếp thuê bao (SLIC) chuyên dụng giúp cảm biến trạng thái tổ hợp (switch-hook), nhận diện xung quay số và điều khiển chuông cơ học.

Sơ đồ kết nối và lắp đặt nguyên mẫu RotaryCell

Điểm đặc biệt nhất của thiết kế này là tính không xâm lấn: toàn bộ khối mạch điện tử mới được lắp thêm vào bên trong vỏ máy một cách có thể tháo rời hoàn toàn. Người dùng có thể lấy chúng ra và trả chiếc điện thoại về trạng thái nguyên bản, hoạt động với mạng lưới điện thoại cố định như xưa.

Tính năng và trải nghiệm sử dụng

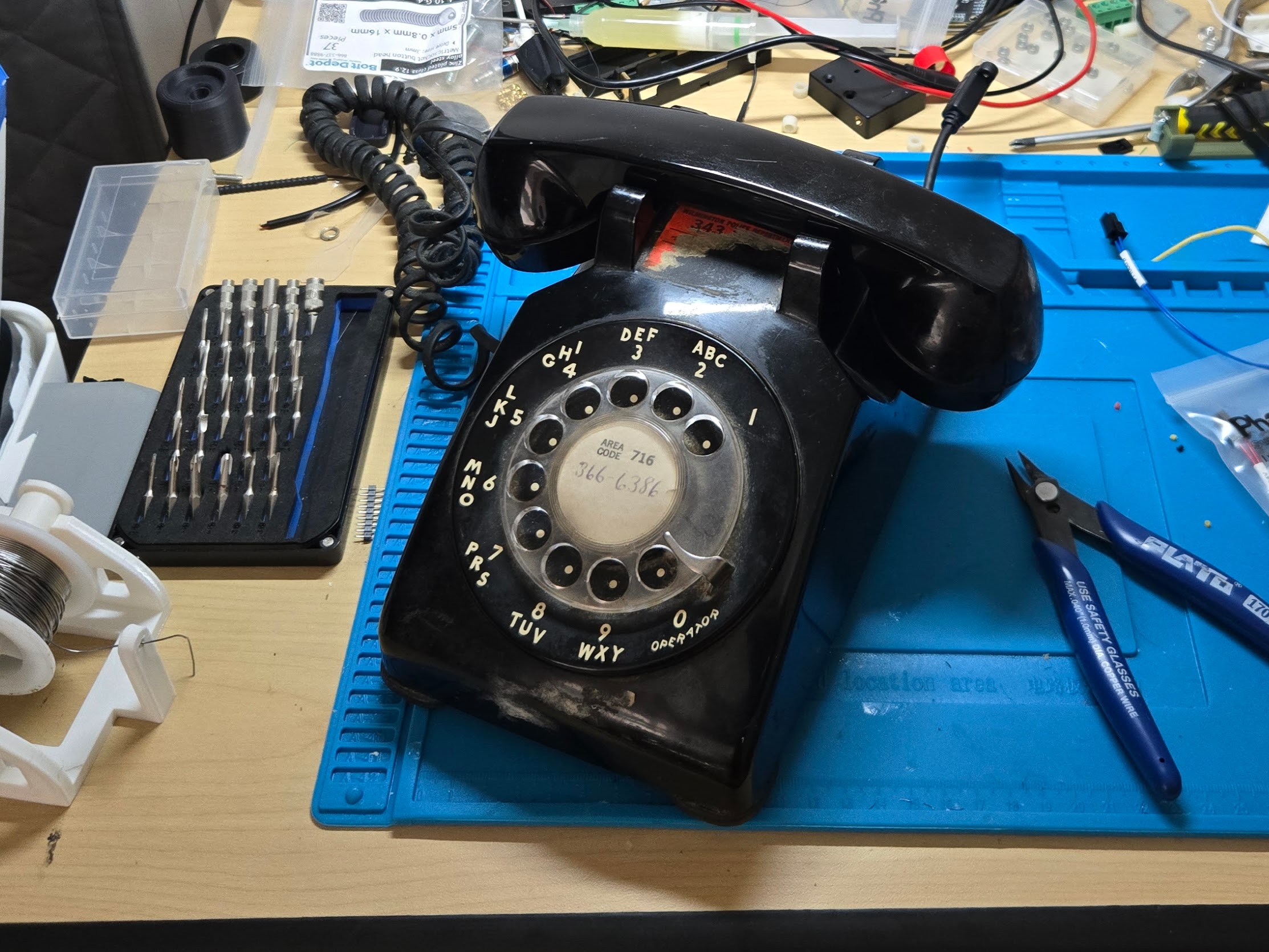

Một chiếc điện thoại quay số từ những năm 1960 giờ đây có thể thực hiện cuộc gọi di động nhờ RotaryCell, mang đến trải nghiệm hoàn toàn mới mẻ trong các buổi hội thảo, triển lãm hoặc thậm chí là tại nhà. Toàn bộ thiết bị chỉ cần một viên pin 21700 có bảo vệ, giúp nó hoạt động độc lập hoàn toàn với nguồn điện âm tường.

Về mặt kỹ thuật, hệ thống hỗ trợ nhiều tính năng hữu ích bao gồm:

• Quay số xung từ bàn số cũ và phát hiện trạng thái tổ hợp.
• Đổ chuông cơ học thông qua chip AG1171 — tái tạo âm thanh chuông kim loại đặc trưng.
• Cuộc gọi đến và đi qua mạng LTE/4G.
• Điều chỉnh âm lượng hai chiều giữa ống nghe và micro.
• Màn hình bảo trì Wi-Fi tạm thời và cổng debug USB.

Nguyên mẫu bảng mạch điều khiển chính của RotaryCell

"Dự án này là một bản lưu trữ kỹ thuật hoạt động — không phải là một bộ sản phẩm hoàn thiện để phân phối đại trà", tác giả nhấn mạnh. Mã nguồn và tài liệu được công bố dưới giấy phép MIT License để bất kỳ ai có kinh nghiệm về DIY và lập trình nhúng đều có thể tự tay xây dựng phiên bản của riêng mình.

Hiện trạng và thách thức

Theo nhà phát triển, dự án hiện đang ở giai đoạn nguyên mẫu hoạt động bằng cách hàn nối bằng tay (point-to-point wiring). Các mạch in (PCB) đầu tiên đã được đặt hàng từ nhà sản xuất JLCPCB nhưng vẫn đang chờ lắp ráp và kiểm chứng thực tế. Việc bố trí toàn bộ linh kiện rời và đi dây bên trong vỏ điện thoại được đánh giá là khá phức tạp, đòi hỏi người xây dựng phải kiên nhẫn với việc thử lắp và chỉnh tuyến dây nhiều lần.

Nhóm phát triển cũng đưa ra những cảnh báo an toàn quan trọng: tuyệt đối không nối dây Tip/Ring của bản prototype với mạng điện thoại công cộng, và cần kiểm tra chặt chẽ cổng sạc được tận dụng lại từ jack RJ11 của máy để tránh nguy cơ cháy nổ liên quan đến pin lithium-ion.

Góc nhìn cho cộng đồng công nghệ Việt Nam

RotaryCell là một ví dụ tuyệt vời minh họa cho triết lý "trong lành, ngoài độc đáo" trong thiết kế phần cứng: tận dụng sức mạnh xử lý của các vi điều khiển hiện đại (như ESP32-S3, vốn rất phổ biến và dễ mua tại Việt Nam) để hồi sinh những sản phẩm mang tính biểu tượng của quá khứ. Với cộng đồng maker và sinh viên ngành điện tử tại Việt Nam, dự án này không chỉ là một bài học thực hành tuyệt vời về giao tiếp UART, xử lý tín hiệu thoại và thiết kế nguồn pin, mà còn là nguồn cảm hứng cho những dự án sáng tạo kết hợp giữa công nghệ cũ và mới.
