PROBoter: Nền tảng mã nguồn mở giúp tự động hóa phân tích mạch PCB

PROBoter: Nền tảng mã nguồn mở giúp tự động hóa phân tích mạch PCB

Phân tích bảo mật hệ thống nhúng ở cấp độ mạch in (PCB) là một nhiệm vụ đòi hỏi sự tỉ mỉ và thường tiêu tốn rất nhiều thời gian. Các bước như kiểm tra trực quan, kỹ thuật ngược các đường dẫn điện và xác định các linh kiện quan trọng thường phải được thực hiện thủ công bởi các chuyên gia. Để giải quyết vấn đề này, PROBoter đã ra đời như một giải pháp phần cứng và phần mềm mã nguồn mở nhằm tự động hóa các quy trình này.

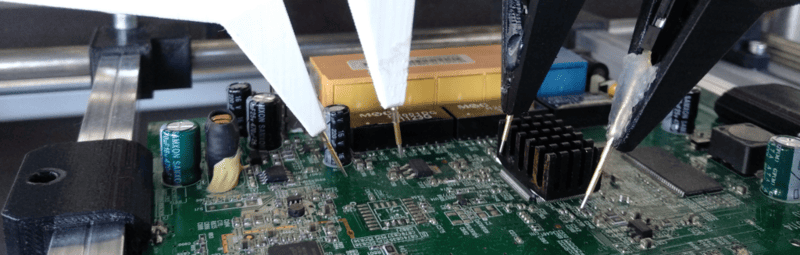

PROBoter Platform

Thách thức của quy trình thủ công

Khi thực hiện phân tích bảo mật cho một hệ thống nhúng, các chuyên gia phải tuân theo một quy trình chuẩn. Đầu tiên, thiết bị phải được tháo vỏ để lộ ra bo mạch. Sau đó, người phân tích phải quét tìm các linh kiện chủ động quan trọng như bộ nhớ (chứa dữ liệu nhạy cảm) hoặc vi điều khiển (có các giao diện tương tác).

Nhiều khi, các chân quan trọng của linh kiện không dễ dàng tiếp cận. Các chuyên gia phải theo dõi các đường dẫn (trace) trên mạch để tìm ra các điểm kết nối hoặc pad kiểm tra. Sau đó, họ phải kết nối các công cụ lập trình hoặc phân tích như BusPirate để tương tác, đọc dữ liệu hoặc phân tích tín hiệu. Cuối cùng, tất cả thông tin phải được tổng hợp vào một báo cáo chi tiết. Quy trình này lặp đi lặp lại và cực kỳ tốn thời gian, đặc biệt khi phải xử lý nhiều phiên bản phần cứng khác nhau.

PROBoter: Tự động hóa quy trình phân tích

PROBoter là kết quả của một luận văn thạc sĩ được thực hiện tại SCHUTZWERK hợp tác với Hochschule Kempten. Mục tiêu chính của nền tảng này là hỗ trợ các chuyên gia bảo mật bằng cách tự động hóa các tác vụ lặp lại nhất.

Các tính năng nổi bật của PROBoter bao gồm:

• Nền tảng phần cứng cung cấp khả năng dò tìm (probing) tự động với tối đa bốn đầu dò độc lập.
• Hệ thống camera tích hợp hoàn toàn để tạo ra hình ảnh PCB độ phân giải cao.
• Thiết kế phần cứng đơn giản dựa trên các linh kiện tiêu chuẩn và thành phần in 3D, giúp việc sao chép trở nên dễ dàng và tiết kiệm chi phí.
• Khả năng hiệu chuẩn tự động để bù đắp các sai số tuyến tính liên quan đến sản xuất và lắp ráp.
• Phân tích trực quan PCB tự động dựa trên Mạng nơ-ron (Neural Networks) để định vị các mạch tích hợp (IC) và chân của chúng.
• Giải pháp phần mềm "click-and-probe" tận dụng nền tảng phần cứng để tạo ảnh, phân tích thị giác và dò tìm tự động.

Quy trình làm việc tự động

Ý tưởng cốt lõi của PROBoter là tạo ra một quy trình làm việc trơn tru từ hình ảnh đến phân tích điện.

Quy trình bắt đầu bằng việc tạo ra một hình ảnh độ phân giải cao của PCB. Dữ liệu hình ảnh này sau đó được xử lý để định vị các linh kiện có thể liên quan đến bảo mật, sử dụng các phương pháp phát hiện đối tượng hiện đại hoặc thuật toán Thị giác máy tính cổ điển.

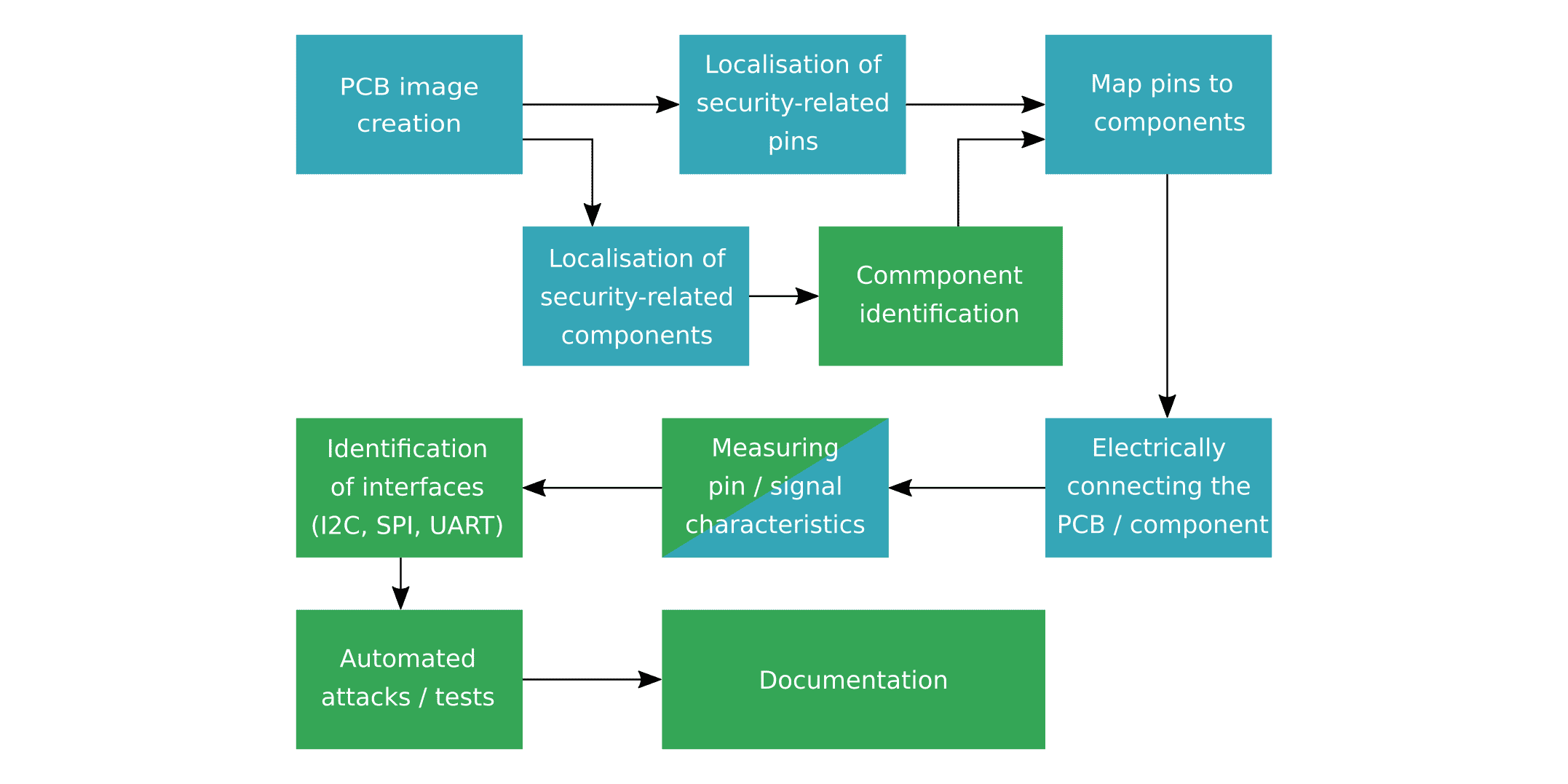

PCB Analysis Process

Sau khi xác định được linh kiện, hệ thống sẽ xác định vị trí chính xác của các chân IC hoặc các pad kiểm tra. Để cho phép dò tìm điện tự động, PROBoter sử dụng các đầu dò cơ khí để tiếp xúc vật lý với các điểm này. Đối với các mạch nhiều lớp mà thông tin kết nối bị ẩn, hệ thống có thể thực hiện đo điện trở để tái tạo lại các kết nối không nhìn thấy được.

Bên cạnh đó, việc đo lường đặc tính tín hiệu điện trong thời gian thực giúp xác định tự động các giao tiếp bus (như UART, JTAG). Điều này đặc biệt hữu ích khi tài liệu kỹ thuật của linh kiện bị thiếu.

Tính khả dụng và Tương lai

Thiết kế phần cứng và phần mềm của PROBoter đều là mã nguồn mở. Dự án này hiện đã có sẵn trên kho GitHub để cộng đồng kỹ thuật có thể tiếp cận và phát triển thêm.

Hiện tại, PROBoter tập trung vào các tác vụ đòi hỏi dò tìm điện tự động và phân tích thị giác PCB. Trong tương lai, các tác vụ nâng cao hơn như kiểm tra bảo mật tự động hoàn toàn hoặc tích hợp sâu hơn với các cơ sở dữ liệu linh kiện có thể được thêm vào.

Đây là một bước tiến quan trọng đối với cộng đồng bảo mật phần cứng, giúp giảm bớt gánh nặng công việc thủ công và tăng cường độ chính xác trong việc phát hiện lỗ hổng trên các thiết bị nhúng.
